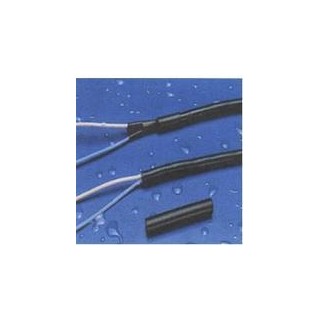

點擊圖片查看原圖
特性
高收縮比3:1、4:1
優異的熱熔膠和高的收縮比提供了優異的密封
不需要移開連接器就可以方便修補損傷的絕緣層
熱熔膠于塑料、橡膠和金屬有很好的粘接性能
可選用EVA熱熔膠或聚酰胺(PA)熱熔膠
符合RoHS、REACH等環保規范
操作溫度范圍
連續使用溫度范圍：-55℃ ~ 135℃
最低起始收縮溫度：80℃
最低完全收縮溫度：110℃
符合標準
SAE AMS-DTL-23053/4，Class 3
UL224 125℃ 600V
性能指標
|
性 能 |
指標要求 |
測試方法 |
典型值 |
|
縱向收縮率 |
≤10% |
ASTM D 2671 |
≤5% |
|
抗張強度 |
10.3MPa min. |
ASTM D 638 |
≥12 MPa |
|
斷裂伸長率 |
200% min. |
ASTM D 638 |
≥400% |
|
老化后斷裂伸長率 (熱老化 175℃，168小時) |
100% min. |
ASTM D 638 |
≥300% |
|
熱沖擊 |
無裂紋 |
ASTM D 2671 |
無裂紋 |
|
低溫柔軟性(-55℃,4小時) |
無裂紋 |
ASTM D 2671 |
無裂紋 |
|
絕緣耐壓和擊穿 |
2500V,60sec,不擊穿 |
ASTM D 2671 |
不擊穿 |
|
體積電阻率 |
1014Ω·cm min. |
ASTM D 876 |
≥1014Ω·cm |
|
腐蝕性 |
無腐蝕 |
ASTM D 2671 |
無腐蝕 |
|
阻燃性 |
30秒內自熄 |
UL224 |
通過 |
規格尺寸
|
規格 |
收縮前 |
收縮后 |
標準包裝 (m/條或m/卷) |
||
|
內徑(min.) |
內徑(max.) |
壁厚* |
膠厚 |
||
|
3:1( inch,mm) |
|||||
|
1/8 (3/1) |
3.0 |
1.0 |
1.00±0.28 |
0.50 |
1.22 |
|
3/16(4.8/1.6) |
4.8 |
1.6 |
1.00±0.28 |
0.50 |
1.22 |
|
1/4 (6/2) |
6.0 |
2.0 |
1.00±0.28 |
0.50 |
1.22 |
|
3/8 (9/3) |
9.0 |
3.0 |
1.40±0.28 |
0.60 |
1.22 |
|
1/2 (12/4) |
12.0 |
4.0 |
1.78±0.38 |
0.76 |
1.22 |
|
3/4 (18/6) |
18.0 |
6.0 |
2.25±0.55 |
0.76 |
1.22 |
|
1 (24/8) |
24.0 |
8.0 |
2.54±0.55 |
1.02 |
1.22 |
|
1 1/2 (39/13) |
39.0 |
13.0 |
2.54±0.55 |
1.02 |
1.22 |
|
4:1(mm) |
|||||
|
4/1 |
4.0 |
1.0 |
1.00±0.28 |
0.50 |
1.22 |
|
8/2 |
8.0 |
2.0 |
1.00±0.28 |
0.50 |
1.22 |
|
12/3 |
12.0 |
3.0 |
1.40±0.28 |
0.60 |
1.22 |
|
16/4 |
16.0 |
4.0 |
1.78±0.38 |
0.76 |
1.22 |
|
24/6 |
24.0 |
6.0 |
2.25±0.55 |
0.76 |
1.22 |
|
32/8 |
32.0 |
8.0 |
2.54±0.55 |
1.02 |
1.22 |
|
52/13 |
52.0 |
13.0 |
2.54±0.55 |
1.02 |
1.22 |
*壁厚包含膠厚
其它規格尺寸可訂制
顏色
標準顏色：黑色
其它顏色可訂制
