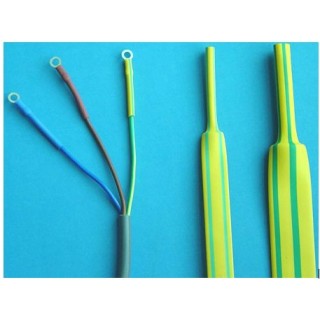

點擊圖片查看原圖
特點
● 收縮比2:1，3:1
● 低溫收縮
● 柔軟、高阻然
● 優異的物理、化學及電學性能
● 不含氯化合物PCBs、PCPs及多溴聯苯PBBs、多溴氧化聯苯PBBOs、多溴聯苯醚PBBEs、PBDEs等對環境有害的物質，符合歐洲RoHS環保指令及SONY SS00259標準的環保要求。
溫度范圍
● 連續使用溫度：-55℃～125℃
● 最低起始收縮溫度：70℃
● 最低完全收縮溫度：110℃
認證/符合標準
UL224 E214175 125℃ 600V VW-1
CSA C22.2 210475 125℃ 600V VW-1
AMS-DTL-23053/5 class 2 and class3
性能指標
|
特性 |
項目 |
指標要求 |
測試方法 |
典型值 |
|
物理特性 |
軸向收縮率 |
5% max. |
ASTMD2671 |
≤5% |
|
同心度 |
70% min. |
ASTMD2671 |
≥70% |
|
|
抗張強度 |
10.4MPa min. |
ASTMD638 |
≥14.0MPa |
|
|
斷裂伸長率 |
200% min |
ASTMD638 |
≥400% |
|
|
熱沖擊 |
無裂痕 |
ASTMD2671 |
通過 |
|
|
低溫柔軟性(–55℃,4小時) |
無裂痕 |
ASTMD2671 |
通過 |
|
|
熱老化158℃,168小時 |
||||
|
老化后抗張強度 |
初始值的70%以上 |
ASTMD638 |
≥90% |
|
|
老化后斷裂伸長率 |
100% min. |
ASTMD638 |
≥300% |
|
|
電學特性 |
絕緣耐壓和擊穿 |
2500V,60sec,不擊穿 |
UL224 |
通過 |
|
絕緣強度 |
19.7KV㎜ min. |
ASTMD2671 |
25KV/mm |
|
|
體積電阻率 |
1014Ω·㎝ min. |
ASTMD876 |
≥1014Ω·㎝ |
|
|
化學特性 |
銅腐蝕 |
無腐蝕 |
ASTMD2671 |
通過 |
|
銅穩定性 |
伸長率≥100% |
ASTMD2671 |
通過 |
|
|
阻燃性 |
VW﹣1 |
UL224 |
通過 |
|
規格尺寸(2:1)
|
|
收縮前（mm） |
收縮后（mm） |
包 裝 |
||
|
內 徑 |
壁 厚 |
內 徑（max.） |
壁 厚（min.） |
||
|
1/16 |
1.6 |
0.20 |
0.8 |
0.36 |
200 |
|
3/32 |
2.4 |
0.25 |
1.2 |
0.44 |
200 |
|
1/8 |
3.2 |
0.25 |
1.6 |
0.44 |
200 |
|
3/16 |
4.8 |
0.25 |
2.4 |
0.44 |
200 |
|
1/4 |
6.4 |
0.30 |
3.2 |
0.56 |
100 |
|
3/8 |
9.5 |
0.30 |
4.8 |
0.56 |
100 |
|
1/2 |
12.7 |
0.35 |
6.4 |
0.56 |
100 |
|
3/4 |
19.1 |
0.40 |
9.5 |
0.77 |
50 |
|
1 |
25.4 |
0.45 |
12.7 |
0.87 |
50 |
|
11/2 |
38.1 |
0.50 |
19.0 |
0.97 |
50 |
|
2 |
50.8 |
0.55 |
25.4 |
0.97 |
50 |
規格尺寸(3:1)
|
|
收縮前（mm） |
收縮后（mm） |
包 裝 |
||
|
內 徑 |
壁 厚 |
內 徑 |
壁 厚（min.） |
||
|
1/16 |
1.6 |
0.20 |
0.5 |
0.51 |
200 |
|
3/32 |
2.4 |
0.25 |
0.8 |
0.5 |
200 |
|
1/8 |
3.2 |
0.25 |
1.0 |
0.55 |
200 |
|
3/16 |
4.8 |
0.25 |
1.6 |
0.60 |
200 |
|
1/4 |
6.4 |
0.30 |
2.1 |
0.65 |
100 |
|
3/8 |
9.5 |
0.30 |
3.2 |
0.75 |
100 |
|
1/2 |
12.7 |
0.30 |
4.2 |
0.75 |
100 |
|
3/4 |
19.1 |
0.40 |
6.4 |
0.90 |
50 |
|
1 |
25.4 |
0.45 |
8.5 |
1.00 |
50 |
|
11/2 |
39.0 |
0.50 |
13.0 |
1.15 |
50 |
其他尺寸可訂制
