詳細說明

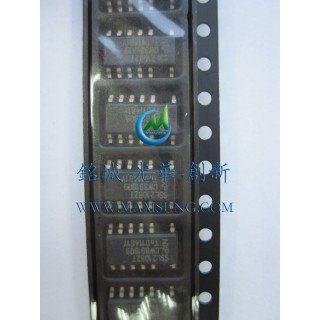

NXP SSL2108X是一款高效率、高壓LED驅動IC為100V、110V、120V以及230V市電輸入提供緊湊型LED替換燈設計。
·SSL2108X參考設計板尺寸為高度緊湊型18mm×22mm,8/14引腳SO封裝可工作在降壓或者降壓/升壓模式。
·功率轉換效率可超過95%,取決于應用設計
·精確恒流工作特性-優于5%的輸出電流精度
·支持PWM調光
·保護功能包括簡單的外部溫度反饋，以及欠壓鎖定，前沿消隱，過流保護，欠壓保護等等
特征
·從整流市電直接驅動LED串
·集成300V或600V的功率開關
·可驅動任意功率MOSFET控制器SSL2109
·控制器采用節能的邊界導通模式工作模式
-續流二及管
-零電流開關
-零電壓或谷底開關
-所需最小的電感值及其尺寸
·支持直接脈完調制（PWM）方式調光
·快速瞬態響應，通過逐周期電流控制，從而
-實現低交流電源紋波和最小的總電容值
-LED電流無過沖或欠沖
·無需篩選的LED正向電壓
·內置保護功能
-欠壓鎖定
-前沿消隱
-過電流保護
-短路繞組保護
-內部過溫保護
-掉電保護
-輸出短路保護
·低元件數的LED驅動器解決方案
-因為零電流開關，無需肖特基二極管
-PWM調光無需調光開關和高邊驅動器
-無需額外元器件的簡單外部溫度保護功能
-可選的軟啟動功能
·待機期間與Hotaru開關兼容
·集成電路壽命相匹配
應用
·用于LCD液晶顯示器和電視機的高電壓LCD背光
·用于通用照明應用的非可調光LED替換
相應方案的應用及元器件供應事宜，請聯系 深圳市銘城光華科技有限公司 銷售部
服務專線：TEL：+86-755-8301 3948（八線），F(xiàn)AX：+86-755-8301 4248
QQ：2355284752 MSN:msghzw@hotmail.com
http://www.kwanghua.cn E-mail:msghzw@hotmail.com
地址:中國深圳市 福田區振中路 鼎誠國際大廈 南座 25樓
