概述

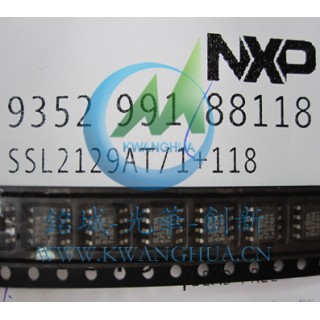

SSL2129AT是一個高壓集成IC，可以驅動通用照明應用中的LED燈泡。

IC主要的優點包括：

*構成小PCB尺寸和緊湊的方案

*高效率(可達95%)

*易于集成，具有豐富的保護功能

*低BOM成本

IC可以從HV引腳通過內部電流源啟動，IC內部鉗位電路限制了供電電壓。

IC提供精確的電流控制，精度可達5%。可以用于PWM調光操作，且具有很多保護功能，包括LED溫度反饋。

     特點和優點

*LED控制IC可從整流后的交流直接驅動LED串或高壓LED模塊

*控制器提供了高效率的臨界導通模式，動作于

-續流二極管無反向恢復損耗

-MOS開通時的零電流開關

-MOS關斷時的零電壓或谷底開關

-降低所需的感量和電感的尺寸

*可進行直接PWM調光

*通過逐周期的電流控制實現快速的瞬態響應

-可以忽略LED電流中的交流輸入紋波，降低總電容量

-LED電流中無過沖或下沖

*無需對LED的正向電壓進行分類后挑選

*內部保護功能：

-欠壓保護(UVLO) -前沿消隱(LEB)

-過流保護(OCP)

-內部過溫保護(OTP)

-交流輸入過低保護或布朗輸出保護

*可作為交流輸入切相調光LED驅動方案

-支持前沿、后沿切相的調光器

-用一個NTC可以實現外部溫度保護

-可以選用軟啟動功能

-兼容在待機時有內置指示光的墻壁開關*IC的壽命可以匹配或超過LED

*可實現高功率因素

*可用于降壓、抽頭降壓或反激等拓撲結構

    應用

SSL2129AT為為交流調光緊湊型LED燈泡設計，單電壓輸入時輸出準確的電流。交流輸入電壓包括100V，120V和230V(AC)。輸出可以通過PWM信號進行調制。外部器件決定了功率范圍。
