一、特點

● 臨界模式工作，無需電感補償

● 內置500V 功率MOSFET

● 芯片超低工作電流，無需輔助繞組供電

● 高達±3%的LED 電流精度

● 外部可調輸出開路/過壓保護

●  LED 短路保護

●  CS 電阻短路保護

● 智能溫度控制技術，避免高溫?zé)糸W

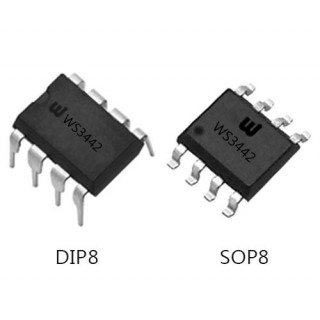

●  SOP-8 封裝和DIP8 封裝

二、概述

● WS3442 是一款高精度的LED 恒流控制芯片，應用于非隔離的降壓型LED 電源系統，適合全范圍的交流電壓輸入或者12V~500V 的直流電壓輸入。

● WS3442 內部集成500V 功率MOSFET。芯片工作電流極小，無需輔助繞組供電，只需要很少的外圍元件，即可實現優異的恒流特性。

● WS3442 芯片內帶有高精度的電流取樣電路，同時采用了先進的恒流控制技術，實現高精度的LED 恒流輸出和優異的線性調整率。芯片工作在電感電流臨界模式，系統輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的負載調整率。

● WS3442 內部采用了獨特的智能溫度控制，可以避免傳統產品高溫時燈閃的問題。

● WS3442 具有多重保護功能，包括LED 開路/短路保護、電流采樣電阻短路保護等。
● WS3442 提供8-Pin 的SOP-8 和DIP-8 封裝。
