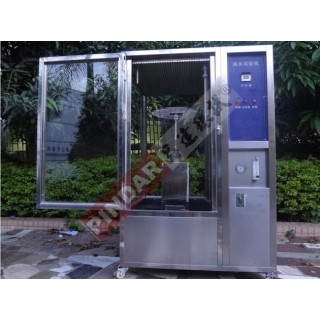

點擊圖片查看原圖
1. 產品用途
主要適用于戶外照明、室外燈具、家用電器、通訊產品、信號裝置及汽車燈具等產品做外殼防護等級測試（IP防水等級試驗）。
淋水試驗裝置根據GB-4208、DIN-40050-9、IEC-60529、ISO-20653《外殼防護等級（IP代碼）》設計制造，適用于電氣產品進行第二位特征數字為IPX1~IPX2的防水試驗。
二、IPX1 IPX2 滴雨試驗箱 淋雨試驗箱 防水試驗箱 主要參數：

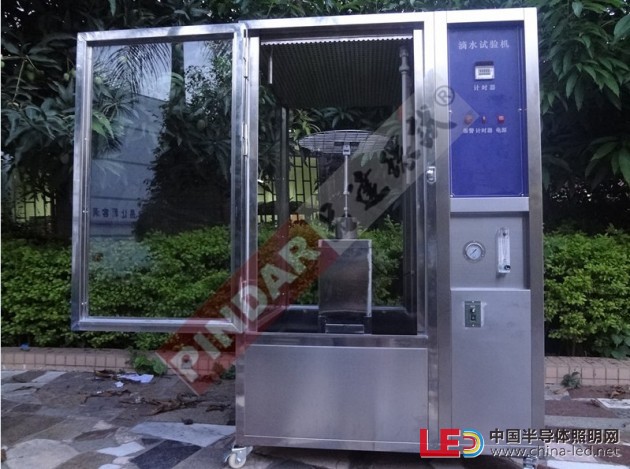

1. IPX1/IPX2滴水試驗裝置
|
試驗項目 |
IPX1 |
IPX2 |
|
標準要求水流量 |
1.0±0.5mm/min |
3.0±0.5mm/min |
|
滴雨面積 |
800*800mm(滴水孔徑ψ0.4mm；孔位間隔20*20mm) |
|
|
試驗載臺 |
轉速1~5 r.p.m，轉速可調；試驗臺水平面可調15° |
|
|
水 源 |
自來水 |
|
|
執行標準 |
GB4208-2008 |
|
|
安裝方式 |
掛墻式安裝 |
|
2. IPX1 IPX2 滴雨試驗箱 淋雨試驗箱 防水試驗箱通用轉盤系統
a. 轉盤直徑：500mm
b. 轉盤轉速：1~5轉/分鐘，可調。
c. 轉盤角度：可傾斜15度
d. 轉盤材料：304不銹鋼，激光切割而成，客戶受測品可由定制夾具固定，或扎帶綁定。
e. 帶電測試：配防水插座（選配）
f. 轉盤高度：可調節高度，調節機構為螺桿原理。
g. 轉盤材料：304不銹鋼
h. 轉盤動力系統：電機+減速系統+變頻器
3. IPX1 IPX2 滴雨試驗箱 淋雨試驗箱 防水試驗箱控制系統
① 采用觸屏和PLC及步進閉環控制系統
② 觸摸屏：MGCE 7寸 真彩
③ PLC：臺達
4. 電源：1∮、220V/380V、50Hz。
5. 受測試樣應是未使用過且干凈的。
三、IPX1 IPX2 滴雨試驗箱 淋雨試驗箱 防水試驗箱 結構材質和配件系統：
1. 電氣控制配件選用正泰、歐姆龍、臺灣士研、富士等國際知名品牌
2. 觸摸屏、PLC、傳感器
