特點
■ 單級、有源功率因素校正，高PF，低THD
■ 原邊反饋技術，節省次級反饋電路
■ 準諧振（QR）模式反激式拓?fù)?br /> ■ 實時電流控制，保證精確的輸出電流
■ 極少的外圍器件
■ 可編程的輸入線電壓補償
■ CS/FB 引腳內置前沿消隱
■ 保護功能
過溫保護(OTP)
VDD過壓保護
逐周期電流限制保護（OCP）
輸出端LED過壓/短路保護
關鍵引腳(CS/FB)開短路保護
概述
WS3130是一款單級、帶有源功率因數校正的高精度原邊反饋LED恒流控制芯片，適用于85Vac-265Vac全范圍輸入電壓的反激式隔離LED恒流電源。
WS3130采用專有的實時電流偵測方法，工作于原邊反饋模式，無需次級反饋電路，即可實現高精度輸出恒流控制，節約了系統成本和體積，提高了系統的可靠性。
WS3130集成有源功率因數校正功能，為了降低MOSFET開關損耗，工作在準諧振模式（QRM）。內部采用700V高壓?jiǎn)?dòng)MOSFET，可減少啟動電阻帶來的損耗，提供高效率、高可靠LED照明應用解決方案。通過外部的可編程線電壓補償和負載補償，恒流系統具有良好的線性調整率和負載調整率。內置前沿消隱電路消除了CS/FB引腳的輸入信號中的毛刺，減少外圍器件，降低系統成本。
WS3130內置多重保護功能來加強系統可靠性，包括LED開路保護、LED短路保護、VDD過壓保護、欠壓保護、電流采樣電阻開路保護、逐周期限流、過溫保護等。為了更好的保護高壓功率MOSFET，柵極驅動輸出電壓DRV被嵌位在18V。

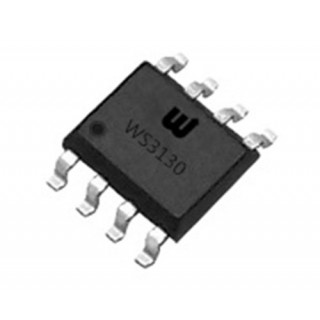

WS3130提供8-Pin的SOP-8封裝。
