特點
? 內部集成650V 功率管
? 原邊反饋技術，無需次級反饋電路
? 無需變壓器輔助繞組檢測和供電
? 極低的工作電流
? LED 電流精度保持在±5%以內
? LED 開路/短路保護
? CS 電阻短路保護
? 原邊過流保護
? VCC 欠壓保護
? 動態的溫度補償技術
概述
WS9221B 是一款高精度原邊反饋LED 恒流驅動芯片，芯
片工作在電感電流斷續模式，適用于全范圍輸入電壓，功率
3W 以下的反激式隔離LED 恒流電源。
WS9221B 芯片內部集成650V 功率開關，采用原邊反饋
模式，無需次級反饋電路，也無需變壓器輔助繞組檢測和供電，
只需要極少的外圍元件即可實現恒流，極大地節約了系統的成
本和體積。
WS9221B 芯片內帶有高精度的電流取樣電路，使得LED
輸出電流精度達到±5%以內。芯片采用了特有的恒流控制方
式，可以達到優異的線性調整率。
WS9221B 提供了多種全面的保護模式，其中包括：LED
開路/短路保護，逐周期電流限制保護（OCP），CS 電阻短路
保護，VCC 欠壓保護以及嵌位，過溫保護等。

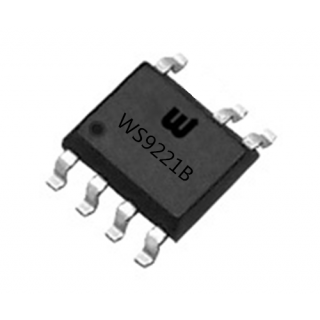

WS9221B 采用SOP7 封裝。
