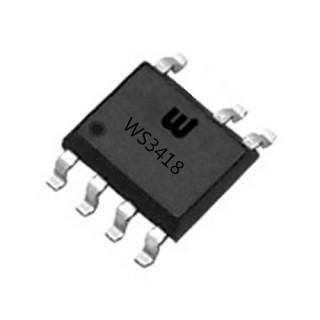

穩先微非隔離高功率因素WS3418

一、特點

● 內部對EMI輻射干擾進行了優化設計

● 內置650V功率MOSFET

● 高PF值，低THD

● 谷底開關，高效率

● 無需輔助線圈供電

● 外圍元件少

● 自動補償電感的感量變化

● 自動適應輸出電壓變化

● 芯片過溫保護采用智能溫控技術

● LED短路保護

● LED開路保護

●  SOP7封裝

二、概述

● WS3418 是一款專用于LED 的有源PFC 非隔離降壓型恒流驅動集成電路，系統工作在谷底開關模式，轉換效率高，EMI 低，PF 高，輸出電流自動適應電感量的變化和輸出電壓的變化，從而真正實現了恒流驅動LED。

● WS3418 芯片內部集成650V 功率MOSFET,外圍只需要很少的器件就可以達到優異的恒流輸出。

● WS3418 內部集成了豐富的保護功能，包括LED 開路保護，短路保護，逐周期電流保護，智能溫控技術和軟啟動等。

● WS3418 具有極低的啟動電流和工作電流，可在全電壓交流輸入（85VAC~265VAC）范圍內高效驅動LED。

● WS3418 提供7-Pin 的SOP-7 封裝。

三、推薦工作條件

輸出功率(單電壓176-264VAC)  (全電壓85-264VAC)
