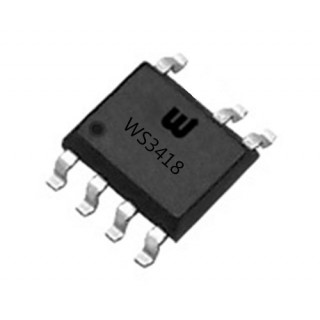

WS3418 有源PFC非隔離降壓型LED驅動器
1、特點
■ 高PF值，低THD
■ 動態溫度補償
■ 內置500V/650V功率MOSFET
■ 無需輔助線圈供電
■ DIP8/SOP8/SOP7封裝
■ 谷底開關，高效率，低EMI
■ 自動補償電感的感量變化
■ 自動適應輸出電壓變化
■ LED短路保護
■ 過壓保護
■ 芯片過溫保護
■ 開路保護
■ 外圍元件少
2、應用領域
■ LED驅動電源
3、概述
WS3418是一款專用于LED的有源PFC非隔離降壓型恒流驅動集成電路，系統工作在谷底開關模式，轉換效率高，EMI低，PF高，輸出電流自動適應電感量的變化和輸出電壓的變化，從而真正實現了恒流驅動LED。
WS3418芯片內部集成500V/650V功率MOSFET,外圍只需要很少的器件就可以達到優異的恒流輸出。
WS3418內部集成了豐富的保護功能，包括過壓保護，短路保護，逐周期電流保護，動態溫度補償、溫度保護和軟啟動等。
WS3418具有極低的啟動電流和工作電流，可在全電壓交流輸入（85VAC~265VAC）范圍內高效驅動LED。
WS3418提供8-Pin的DIP-8/SOP-8,7-Pin的SOP-7封裝。
