HA5833AE高精度的非隔離降壓型LED控制芯片
HA5833AE完美替代BP2833S、CL1503、CS7220。
1、概述
HA5833AE是一款高精度的非隔離降壓型LED控制器，防閃爍，適用于85V～265V全電壓范圍的小功率非隔離降壓型LED照明應用。
HA5833AE內置了高精度的采樣、補償電路，使得電路能夠達到±3%以內的恒流精度，并且能夠實現輸出電流對電感與輸出電壓的自適應，從而取得優異的線型調整率和負載調整率。HA5833AE內部集成了500V功率MOSFET，無需次級反饋電路，也無需補償電路，加之精準穩定的自適應技術，使得系統外圍結構十分簡單，可在外圍器件數量少，參數范圍寬松的條件下實現高精度恒流控制，極大地節約了系統成本和體積，并且能夠確保在批量生產時LED燈具參數的一致性。
HA5833AE具有豐富的保護功能：輸出開短路保護、采樣電阻開短路保護、欠壓保護、輸出過壓保護、過溫自適應調節等。

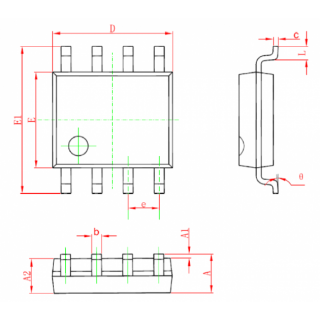

采用封裝。
2、特性
內部集成功率管。
±3%以內的系統恒流精度。
芯片超低工作電流。
無需輔助供電電路。
電感電流臨界連續模式。
寬輸入電壓。
輸出短路保護。
采樣電阻開短路保護。
輸出過壓保護。
欠壓保護。
過溫自適應調節功能。
簡潔的系統拓補，外圍器件極少。
3、推薦工作條件
輸出功率(單電壓176-264VAC) < 28W；
85-264VAC) < 15W。共0條 [查看全部] 相關評論
