HA6211DB高精度降壓型LED分段開關恒流驅動芯片

1、概述

HA6211DB是一款高精度降壓型LED分段開關恒流驅動芯片。可以通過外部引腳來進行三段開關調光。

芯片工作在電感電流臨界連續和斷續模式，適用于85Vac～265Vac全范圍輸入電壓的非隔離降壓型LED恒流電源。

HA6211DB采用三段調光,分別為100%，50%，10%.當開關關閉的時間超過 5S，芯片就會重啟到第一次開關上電狀態。

HA6211DB芯片內部集成500V功率開關，芯片的工作電流極低，無需輔助繞組檢測和供電，只需要很少的外圍元件，即可實現優異的恒流特性，極大的節約了系統成本和體積。

HA6211DB芯片內帶有高精度的電流采樣電路，實現高精度的LED恒流輸出和優異的線電壓調整率，輸出電流不隨電感量和LED工作電壓的變化而變化，實現優異的負載調整率。

HA6211DB具有多重保護功能，包括LED開路/短路保護，CS電阻短路保護，欠壓保護，芯片溫度過熱調節等。

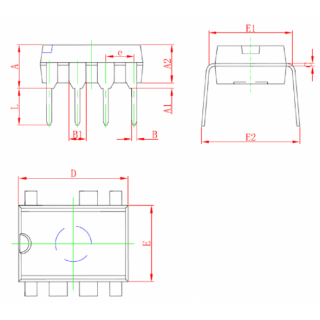

HA6211DB采用DIP7封裝。

2、特性

三段開關調光。

內部集成功率管。

4、推薦工作條件

輸出功率(單電壓176-264VAC)  < 28W；
