WS3241高精度PSR LED 恒流驅動芯片

一、特點

● 內部集成650V 功率管；

● LED 電流精度保持在±5%以內；

● 原邊反饋技術使系統節省次級反饋電路；

● 無需變壓器輔助繞組檢測和供電；

● 啟動時間小于100ms， 實現LED 燈“即開即亮”；

● 特有的恒流控制算法；

● 內置AC 線輸入電壓恒流補償；

● 極低的工作電流；

● 最大功率4W；

● LED 開路/短路保護；

● 管腳浮空保護；

● PFM 控制帶來優異的EMI 性能；

● 逐周期電流限制，內置前沿消隱；

● VDD 嵌位和低電壓關閉功能（UVLO）；

● 內置智能溫控。

二、概述

● WS3241是一款高精度原邊反饋LED恒流驅動芯片，芯片工作在電感電流斷續模式，適用于全范圍輸入電壓，功率4W以下的反激式隔離LED恒流電源。

● WS3241芯片內部集成650V功率開關，采用原邊反饋模式，無需次級反饋電路，也無需變壓器輔助繞組檢測和供電，只需要極少的外圍元件即可實現恒流，極大地節約了系統的成本和體積。

● WS3241內置高壓?jiǎn)?dòng)技術，在全電壓范圍內啟動時間小于100ms，實現了LED燈的“即開即亮”功能。

● WS3241芯片內帶有高精度的電流取樣電路以及AC線電壓恒流補償，使得LED輸出電流精度達到±5%以內。芯片采用了特有的恒流控制方式，可以達到優異的線性調整率。

● WS3241提供了多種全面的保護模式，其中包括：逐周期電流限制保護（OCP），LED開路/短路保護， VDD欠壓保護以及嵌位，智能溫控，管腳浮空保護等。

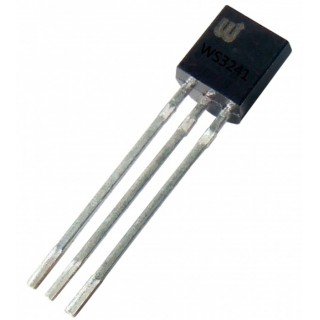

● WS3241采用TO-92封裝形式。

三、應用領域

● LED 照明

四、推薦工作條件

輸出功率(單電壓176-264VAC)   4W
輸出功率(全電壓90-264VAC)   3W
