WS3241高精度PSR LED 恒流驅動芯片
一、特點
● 內部集成650V 功率管；
● LED 電流精度保持在±5%以內；
● 原邊反饋技術使系統節省次級反饋電路；
● 無需變壓器輔助繞組檢測和供電；
● 啟動時間小于100ms， 實現LED 燈“即開即亮”；
● 特有的恒流控制算法；
● 內置AC 線輸入電壓恒流補償；
● 極低的工作電流；
● 最大功率4W；
● LED 開路/短路保護；
● 管腳浮空保護；
● PFM 控制帶來優異的EMI 性能；
● 逐周期電流限制，內置前沿消隱；
● VDD 嵌位和低電壓關閉功能（UVLO）；
● 內置智能溫控。
二、概述
● WS3241是一款高精度原邊反饋LED恒流驅動芯片，芯片工作在電感電流斷續模式，適用于全范圍輸入電壓，功率4W以下的反激式隔離LED恒流電源。
● WS3241芯片內部集成650V功率開關，采用原邊反饋模式，無需次級反饋電路，也無需變壓器輔助繞組檢測和供電，只需要極少的外圍元件即可實現恒流，極大地節約了系統的成本和體積。
● WS3241內置高壓啟動技術，在全電壓范圍內啟動時間小于100ms，實現了LED燈的“即開即亮”功能。
● WS3241芯片內帶有高精度的電流取樣電路以及AC線電壓恒流補償，使得LED輸出電流精度達到±5%以內。芯片采用了特有的恒流控制方式，可以達到優異的線性調整率。
● WS3241提供了多種全面的保護模式，其中包括：逐周期電流限制保護（OCP），LED開路/短路保護， VDD欠壓保護以及嵌位，智能溫控，管腳浮空保護等。

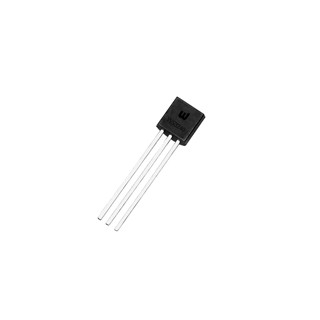

● WS3241采用TO-92封裝形式。
WS3240高精度PSR LED恒流驅動芯片
特點
? 內部集成650V功率管
? LED電流精度保持在±5%以內
? 固定的原邊峰值電流185mA
? 原邊反饋技術使系統節省次級反饋電路
? 無需變壓器輔助繞組檢測和供電
? 啟動時間小于100ms，實現了LED燈的“即開即亮”
? 特有的恒流控制算法提高了恒流精度
? 內置AC線輸入電壓恒流補償
? 極低的工作電流
? 最大功率4W
? LED開路/短路保護
? 管腳浮空保護
? PFM控制帶來優異的EMI性能
? 逐周期電流限制，內置前沿消隱
? VDD嵌位和低電壓關閉功能（UVLO）
概述
WS3240是一款高精度原邊反饋LED恒流驅動芯片，芯片工作在電感電流斷續模式，適用于全范圍輸入電壓，功率4W以下的反激式隔離LED恒流電源。
WS3240芯片內部集成650V功率開關，采用原邊反饋模式，無需次級反饋電路，也無需變壓器輔助繞組檢測和供電，只需要極少的外圍元件即可實現恒流，極大地節約了系統的成本和體積。
WS3240內置高壓啟動技術，在全電壓范圍內啟動時間小于100ms，實現了LED燈的“即開即亮”功能；
WS3240芯片內帶有高精度的電流取樣電路以及AC線電壓恒流補償，使得LED輸出電流精度達到±5%以內。芯片采用了特有的恒流控制方式，可以達到優異的線性調整率。
WS3240提供了多種全面的保護模式，其中包括：逐周期電流限制保護（OCP），LED開路/短路保護， VDD欠壓保護以及嵌位，過溫保護，管腳浮空保護等。
WS3240采用TO-92封裝形式。
特點
? 內部集成650V功率管
? LED電流精度保持在±5%以內
? 固定的原邊峰值電流185mA
? 原邊反饋技術使系統節省次級反饋電路
? 無需變壓器輔助繞組檢測和供電
? 啟動時間小于100ms，實現了LED燈的“即開即亮”
? 特有的恒流控制算法提高了恒流精度
? 內置AC線輸入電壓恒流補償
? 極低的工作電流
? 最大功率4W
? LED開路/短路保護
? 管腳浮空保護
? PFM控制帶來優異的EMI性能
? 逐周期電流限制，內置前沿消隱
? VDD嵌位和低電壓關閉功能（UVLO）
概述
WS3240是一款高精度原邊反饋LED恒流驅動芯片，芯片工作在電感電流斷續模式，適用于全范圍輸入電壓，功率4W以下的反激式隔離LED恒流電源。
WS3240芯片內部集成650V功率開關，采用原邊反饋模式，無需次級反饋電路，也無需變壓器輔助繞組檢測和供電，只需要極少的外圍元件即可實現恒流，極大地節約了系統的成本和體積。
WS3240內置高壓啟動技術，在全電壓范圍內啟動時間小于100ms，實現了LED燈的“即開即亮”功能；
WS3240芯片內帶有高精度的電流取樣電路以及AC線電壓恒流補償，使得LED輸出電流精度達到±5%以內。芯片采用了特有的恒流控制方式，可以達到優異的線性調整率。
WS3240提供了多種全面的保護模式，其中包括：逐周期電流限制保護（OCP），LED開路/短路保護， VDD欠壓保護以及嵌位，過溫保護，管腳浮空保護等。
WS3240采用TO-92封裝形式。
