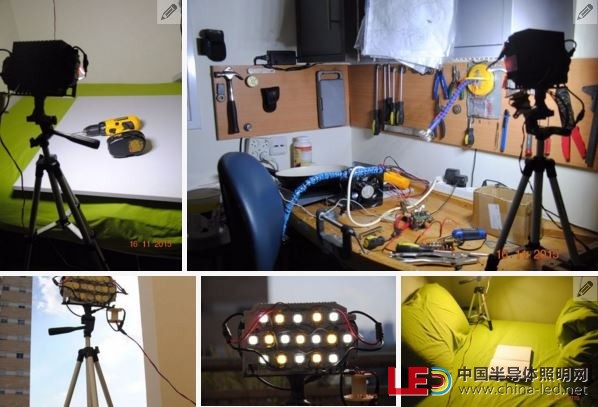

你認為調節LED燈的發光頻譜是不可能嗎？你錯了?，F(xiàn)在就有了一個名叫Spectrum LED的DIY項目，它的功率最高可達200W，發出的光的強度相當于一個2000W的白熾燈！SpectrumLED可以用來作為日常的照明燈，也可以用來作為床頭燈，當然也可以用其極強的亮光為工作臺提供照明。

　　那么這個LED到底是如何實現光譜可調的呢？原理很簡單，只要將多個不同顏色的LED集中到同一塊面板上，然后單獨調節各個顏色的LED就能實現整體發出亮光的動態可調。

　　第一步：為什么要做這個可調的大功率LED？

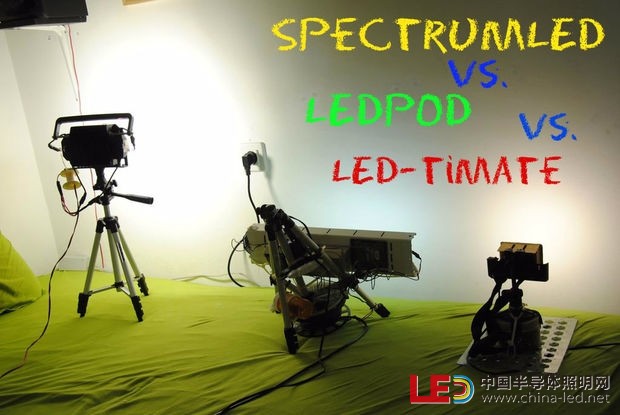

　　之前做的LED項目

　　作為一個"愛炫耀"的DIY愛好者，需要將自己的DIY過程拍攝下來分享給大家，但是工作室的燈并不給力，普通的臺燈也不能提供較大范圍的高強度照明，購買一個可調LED燈組？別逗了，它們的售價高達1000~10000美元，我可買不起。那就只能自己做一個了！我們在本項目選用的組件也是盡量選擇便宜的。

　　第二步：準備組件

　　這個項目需要的組件可不少，我標注了部分組件在eBay上的售價以供參考：

　　"12V 17A（或更大電流）電源（如果使用ATX電源，則需要一個10Ω5W上拉電阻）

　　"12V 10W冷光LED，10個售價3.5美元

　　"12V 10W暖光LED，10個售價5.5美元

　　"一個大散熱片（我從一個老音響上拆下來的）

　　"三腳架，13美元

　　"12V調光器，2個售價4.5美元

　　"導熱膠，5克11.5美元

　　"熱縮管，一盒5.5美元

　　"環氧修補劑，1.5美元

　　"5.5mm公口接頭，1美元

　　"5.5mm母口接頭，1美元

　　"砂紙、焊錫、線材、扎帶、螺絲等

　　第三步：添加上拉電阻（使用ATX電源時需要本步驟）

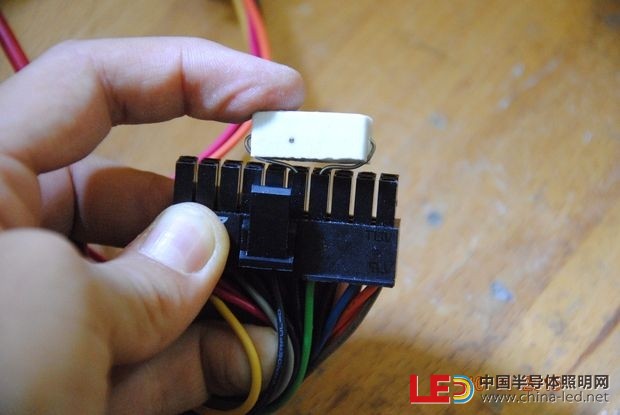

　　如果你使用的是常見的ATX電源，你必須加入一個10Ω的上拉電阻。

　　連接方式如上圖所示，將10Ω電阻連接在20引腳連接頭的綠線頭（PWRON）和任何一條黑線頭（接地）之間。安裝好了之后可以用一點膠帶進行固定。安裝好上拉電阻之后，將ATX電源通電，你可以看到電源的風扇開始工作，這說明電源已經開啟。

第四步：確定ATX電源上的12V（使用ATX電源時需要本步驟）

　　從物料清單中我們可以看到我們選用的是12V的LED，所以我們需要12V的供電電源。在一個標準的ATX電源上，黃線（+12V）和黑線（地）之間提供了12V電壓。ATX的20引腳和24引腳接頭都提供了12V電壓，但本項目中并不打算使用這兩個接頭。一是因為我的20引腳接頭壞掉了，二是因為接口數量太多時容易誤插，可以造成設備損壞。

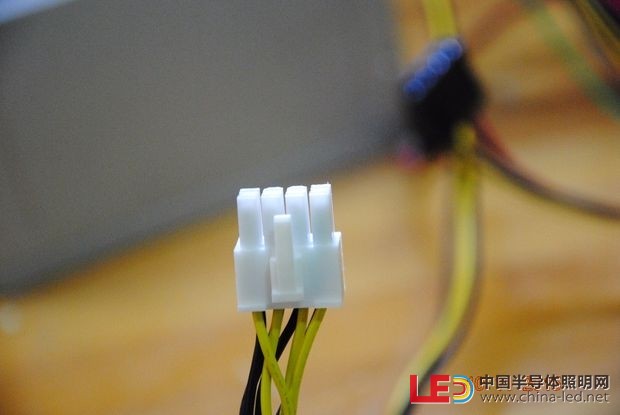

　　最后我找到了一個只包含黃色線和黑色線的接頭，不過你可以根據自己的興趣自己決定。

　　第五步：電源改造（使用ATX電源時需要本步驟）

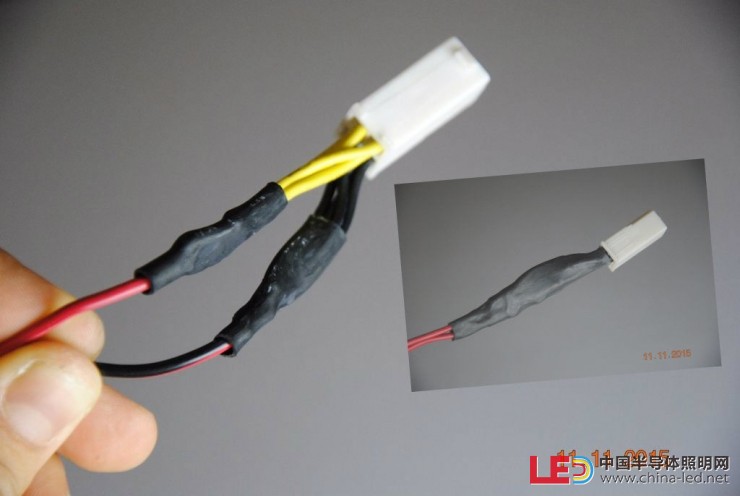

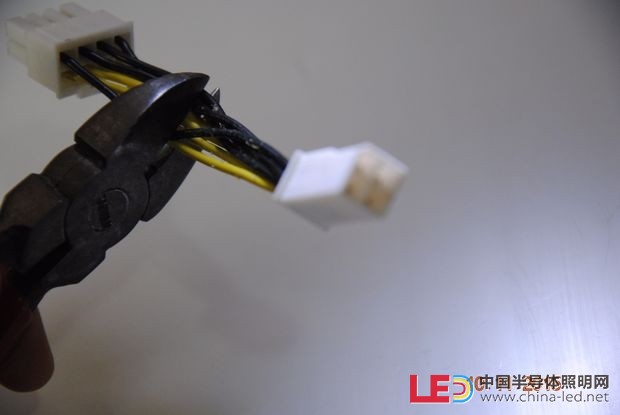

　　如上圖，首先用剪線鉗剪斷選中的電源接頭，留下合適的長度，將同樣顏色的線絞合在一起，這樣我們就得到了一個12V和一個接地。

　　第六步：延長電源線

　　找一條能夠承受高電流的導線將夾斷的電源線延長。

　　注意為了避免短路，一定要加上熱縮管，當然絕緣膠布也是一樣的。

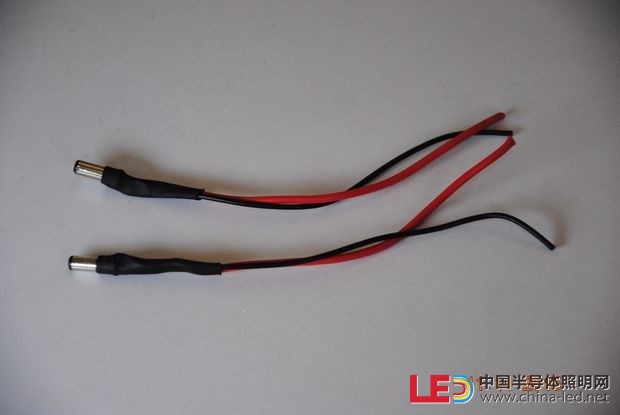

　　第七步：改造兩個5.5mm公口接頭

　　有一點需要注意，因為本項目需要用到較大的電流，普通的5.5mm接口的細線根本不足以承受大電流，所以需要對其進行一些簡單的改造：換掉其纖細的導線。注意不要短路。

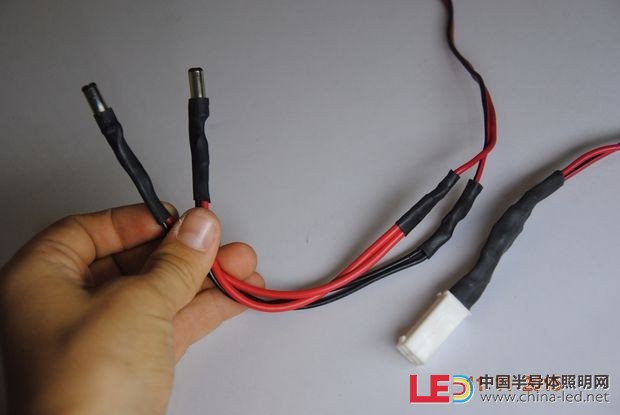

　　第八步：連接接頭和12V電源

　　兩個5.5mm公口接頭并聯，然后和電源對應的12V和地線對應連接起來，此處最好用萬用表檢查一下連接的導通性。

　　第九步：確保調光器正常工作

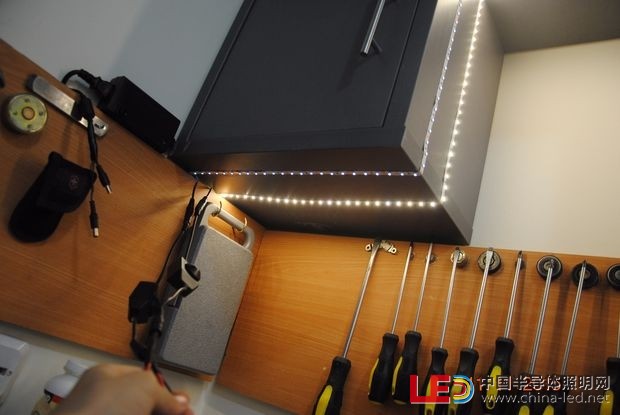

　　完成之后檢查一下調光器是否正常工作，這里我使用兩條LED帶來進行檢測，可以看到兩條LED帶的發光強度并不一樣，說明調光器是正常工作的。

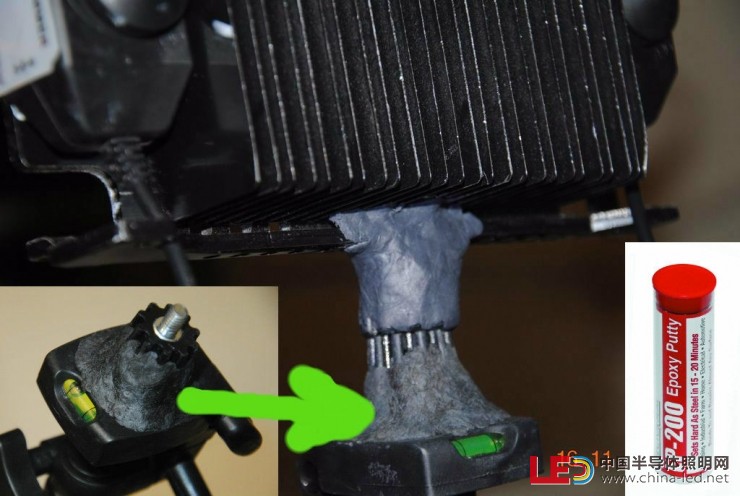

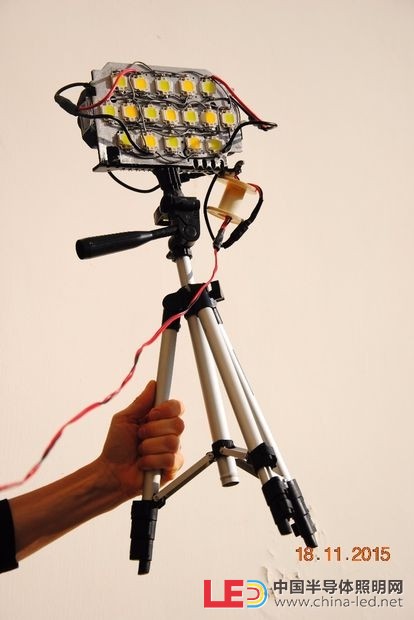

　　第十步：在散熱片上安裝1/4英寸螺母

　　我想將散熱片安裝到三腳架的頂上，為此需要用到一顆1/4英寸螺母以及一顆六角螺帽。

　　將散熱片固定到三腳架上，這里可以使用一些環氧樹脂修補劑進行固定。

　　第十一步：在散熱片上安裝LED

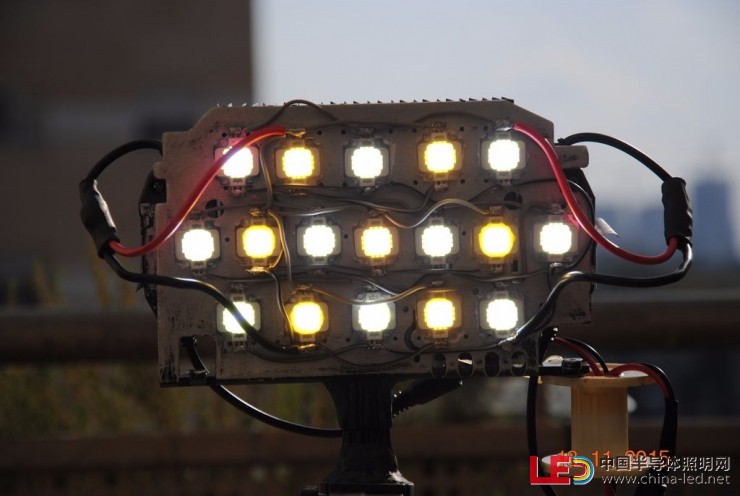

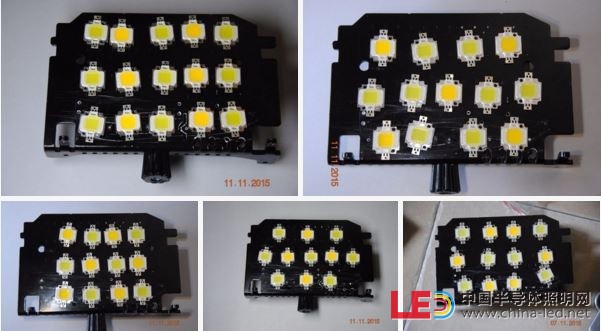

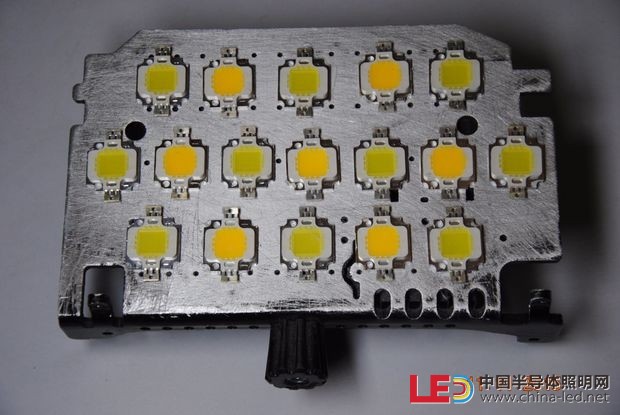

　　將冷光和暖光LED交錯排布在散熱片上，排布的方式有很多，考慮均勻就可以了。我最終選擇的10顆冷光LED和7顆暖光LED。

　　我對這些LED的功率情況進行了測試，測得單個LED兩端的電壓為11.5V，電流消耗高達1.1A，單個LED的功率竟然達到了12W！

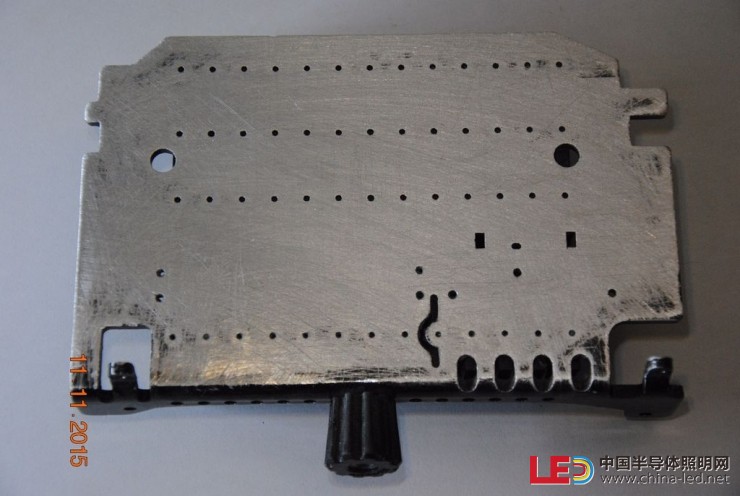

　　第十二步：去掉散熱片黑漆

　　這一步是可選的，但是鑒于該裝置的功率較大，去掉黑漆的散熱片能夠更高地散熱。去黑漆的方法也很簡單，只需要簡單地用砂紙摩擦即可。

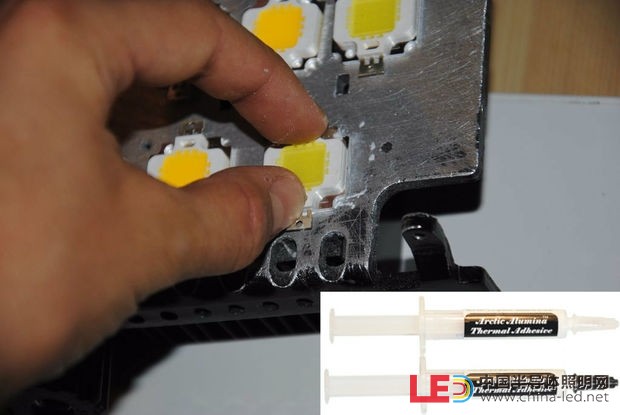

　　第十三步：將LED安裝到散熱片上

　　使用導熱膠將LED粘到散熱片上，這一步需要極大的耐心，我花了40分鐘才把所有LED粘好。

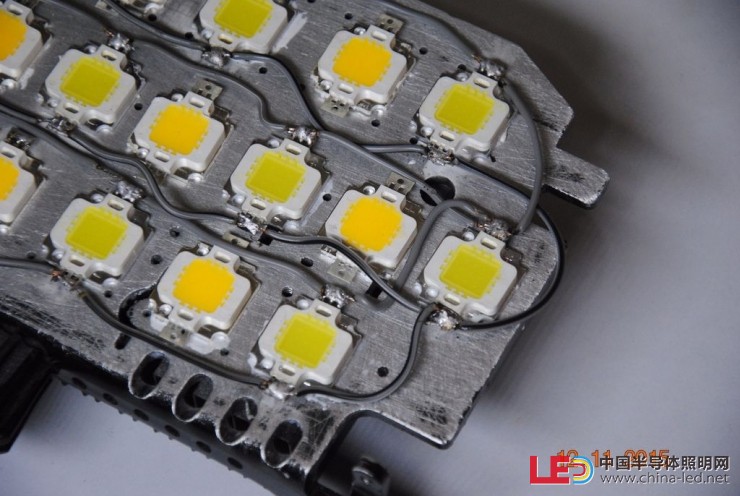

　　第十四步：焊接LED

　　將導線剪切成合適的長度，將同種LED（冷光或暖光）互相并聯起來。注意要使用能夠承受足夠電流的導線，焊接的時候也不要讓接口接觸到散熱片。

　　焊接工作完成之后，不要急著上電。還應該線檢查一下各個LED的導通性，是否發生了短路等等。

　　第十五步：連接電源線和LED

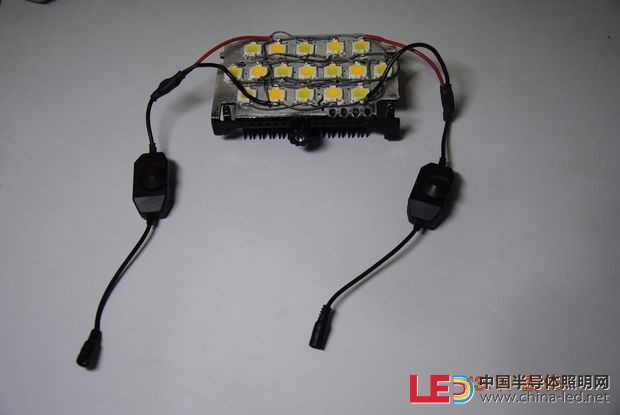

　　在相應的LED接頭引出接線，將調光器和LED連接起來，兩個調光器分別控制暖光和冷光LED。

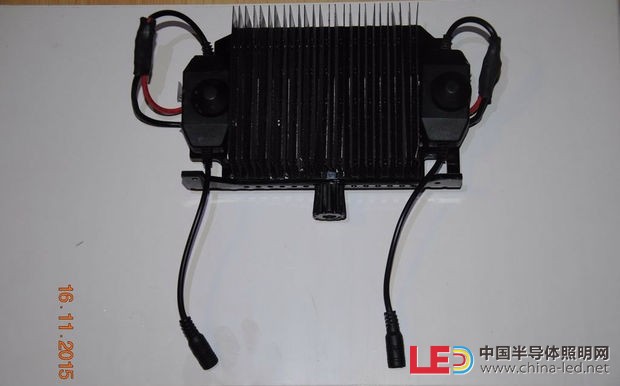

　　第十六步：使用導熱膠將調光器固定到散熱片上

　　這樣做一是為了幫助調光器散熱，二是能讓整個系統的使用更加方便。

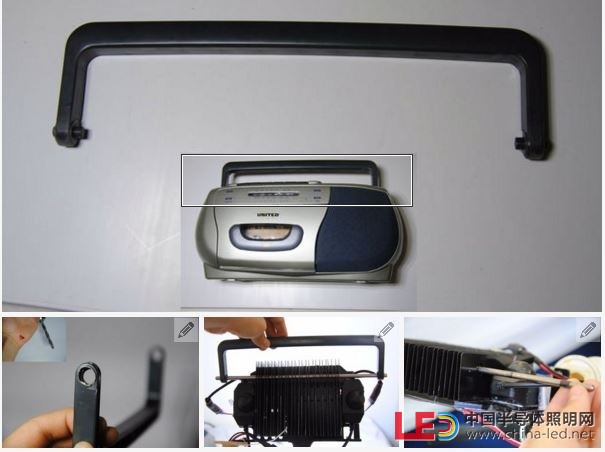

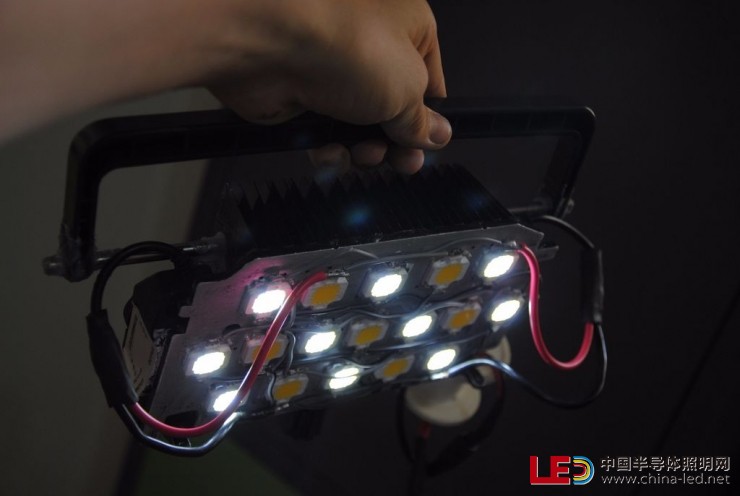

　　第十七步：安裝提手

　　為了方便使用，我給散熱片安裝了一個提手。

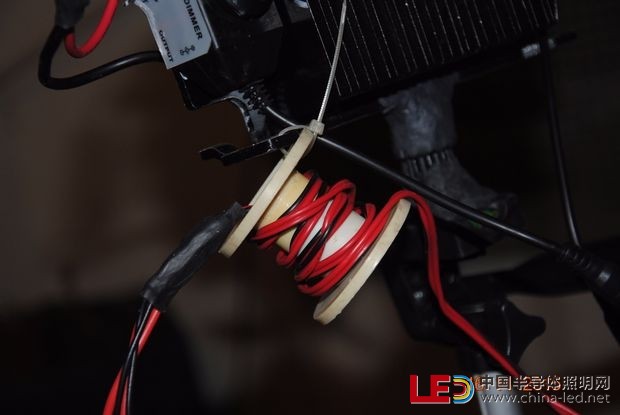

　　第十八步：安裝繞線器

　　我加上了一個繞線器以免線材胡亂纏繞。

　　第十九步：改進意見

　　當然這個LED面板還不夠完美，便攜式還不夠好，可以添加一個鉛酸電池（12V 7A）增加便攜性。

　　另外，散熱片上也可以增加一個風扇幫助冷卻。另外還可以通過Arduino和溫度傳感器的組合來實現對風扇的自動控制。

　　第二十步：大功告成

　　接下來就可以使用這一盞燈了，注意用電安全哦。
