近來，越來越多的商業場所開始注重從人的角度出發去營造商業照明環境，滿足人的需求，創造一個舒適的光環境。從這個角度看，或者以未來發展趨勢而言，商業應用場景將對LED光品質提出更高層次的要求。
此前鬧得沸沸揚揚的歐司朗拆分事件早已塵埃落定，而隨著拆分告一段落，新品牌LEDVANCE以全新的面孔出現在行業人士面前，并推出了一系列新產品。或許這一系列的產品也可看出LEDVANCE接下來的前進方向，新系列產品中有2個系列是針對商業照明領域，此前的面板燈以及這期的主角——筒燈。而筒燈的表現能力，與商業照明需求能達到何種程度的契合?
本期評測由沃特測試技術服務有限公司(佛山)對樣品的參數與性能進行檢測。
樣品參數
安規拆檢
嵌入式燈具電氣安全國家最新標準是 GB 7000.1-2015 和 GB 7000.202-2008，即： GB 7000.1 燈具 第 1 部分 一般要求與試驗
GB 7000.202 燈具第 2-2 部分:特殊要求 嵌入式燈具
我們根據上述標準對該產品的外觀與銘牌，安規結構進行了簡單的分析評測。
1.外觀與銘牌

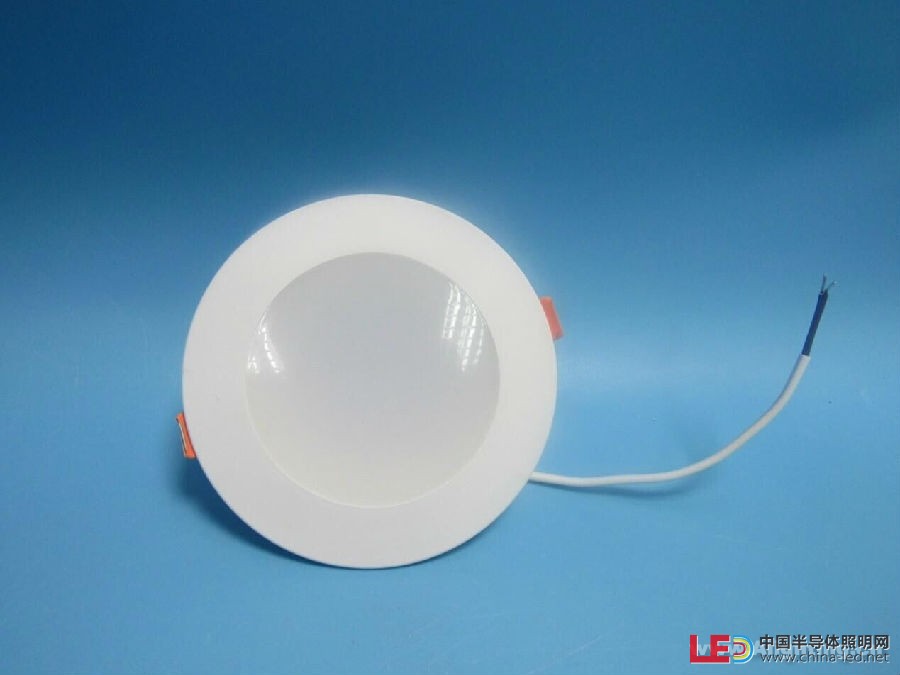

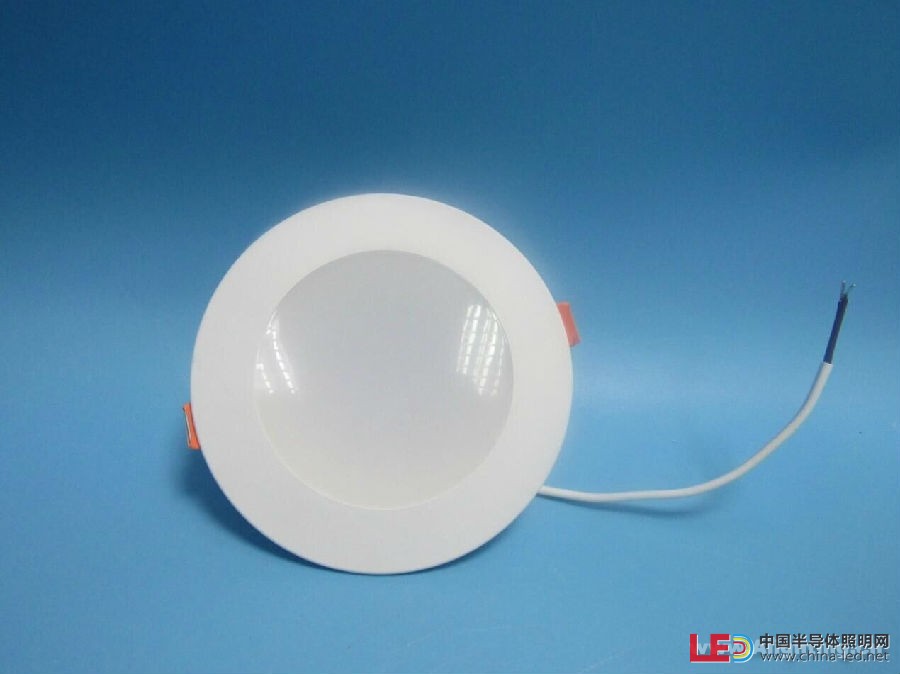

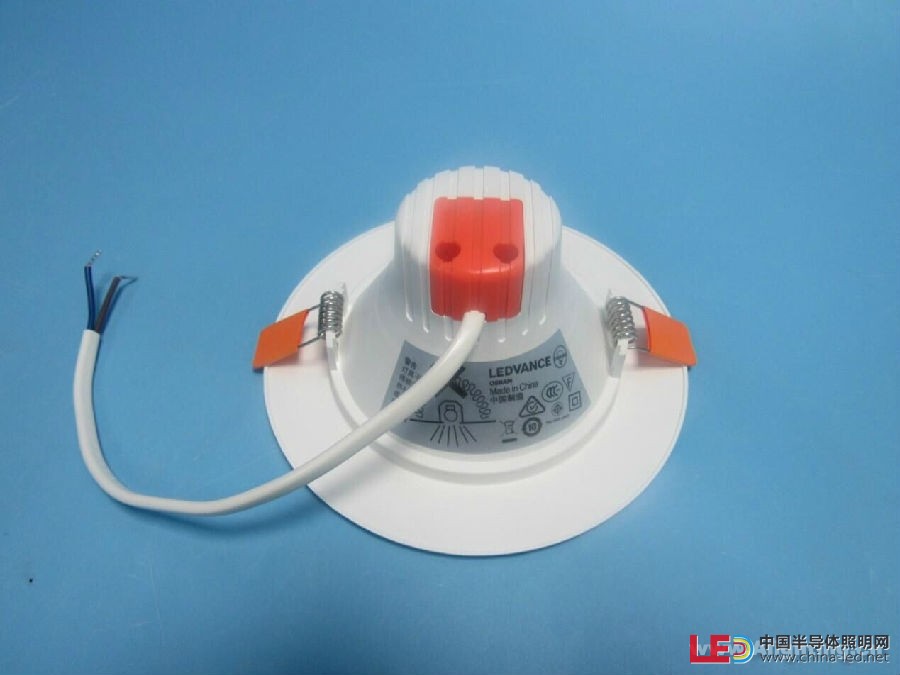

1)典型的嵌入式燈具外觀設計。通過電源線與外部電源連接，有壓線裝置。Class II 燈具，IP20。 特別之處在于，整個外殼是全塑料并且一體的(除了壓線蓋和透光罩不是一體的)，整個產品重量很輕。觸摸產品，手感平滑，無鋒利邊角，做工細致。

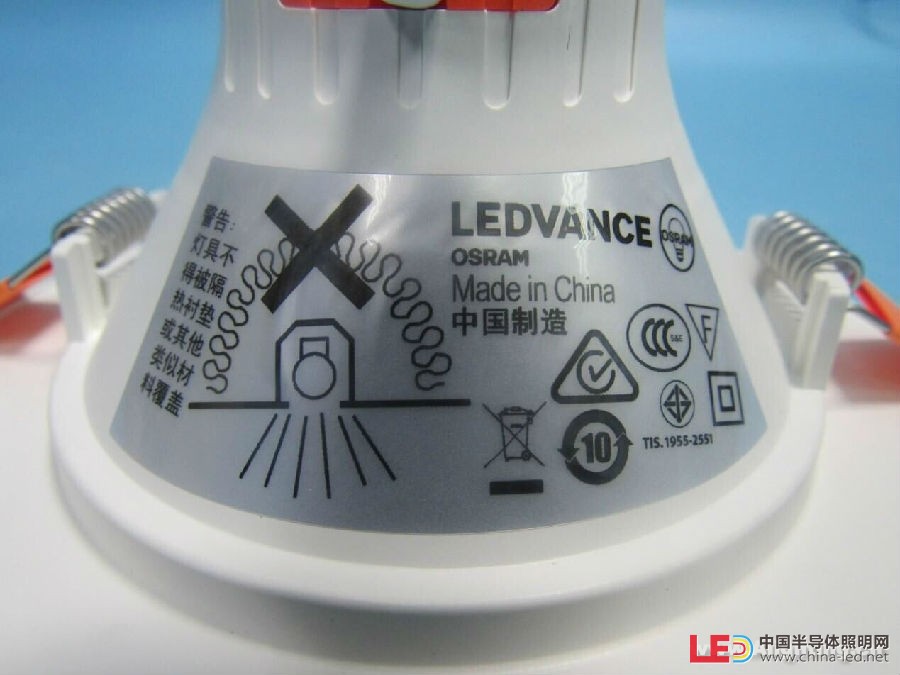

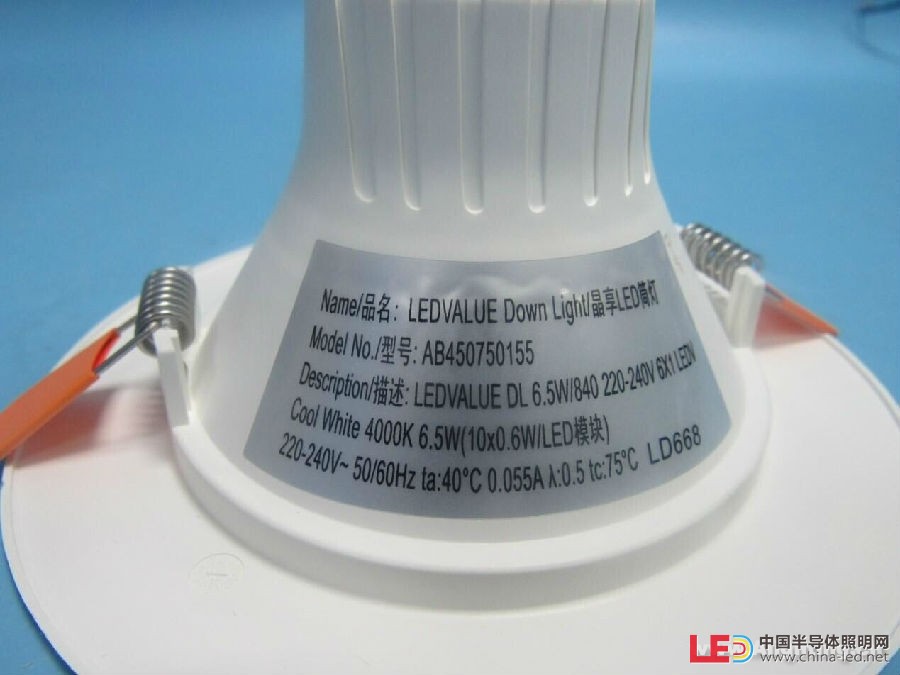

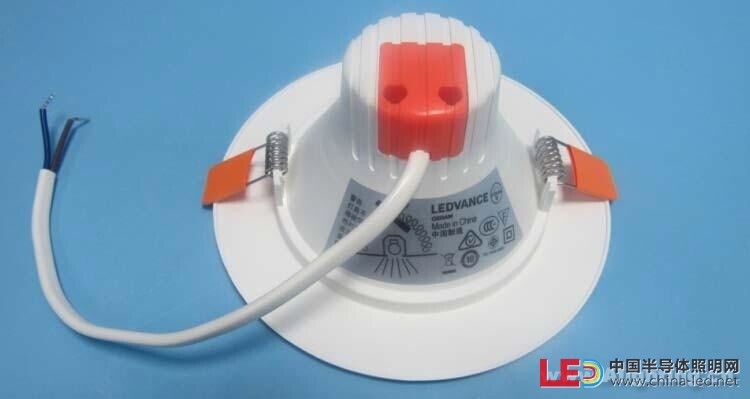

2)銘牌：數字/字母高度大于 2mm,燈具不得被隔熱襯墊或其它類似材料覆蓋標志尺寸大于
25mmx25mm，垃圾桶標志高度大于 7mm, 其它標志高度大于 5mm, 符合標準規定。
2.結構拆解分析
1)電源線有 CCC 認證，型號規格是 50227IEC 52(RVV)2x0.75mm2,符合標準要求。

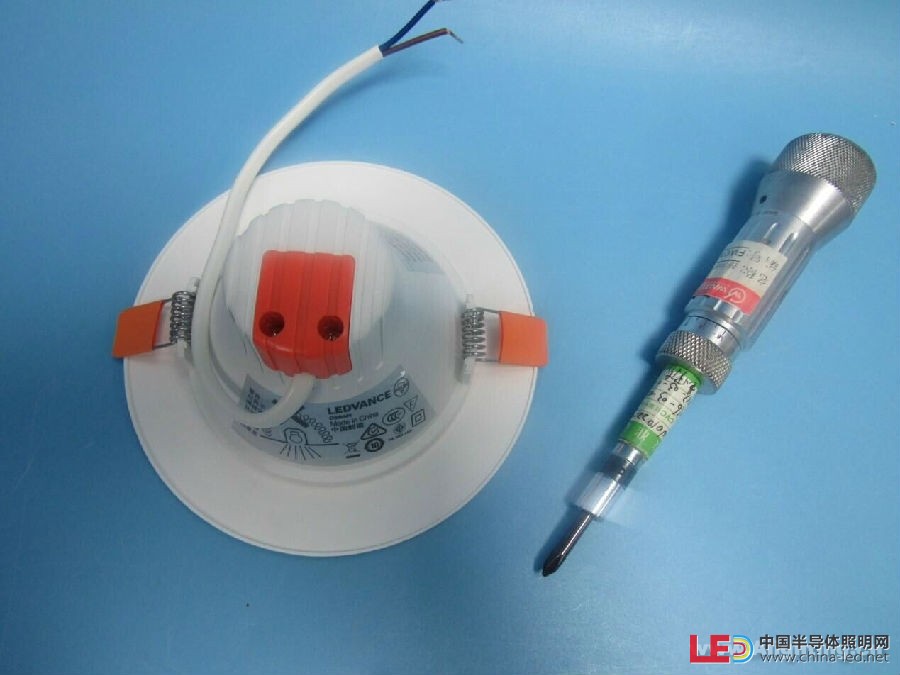

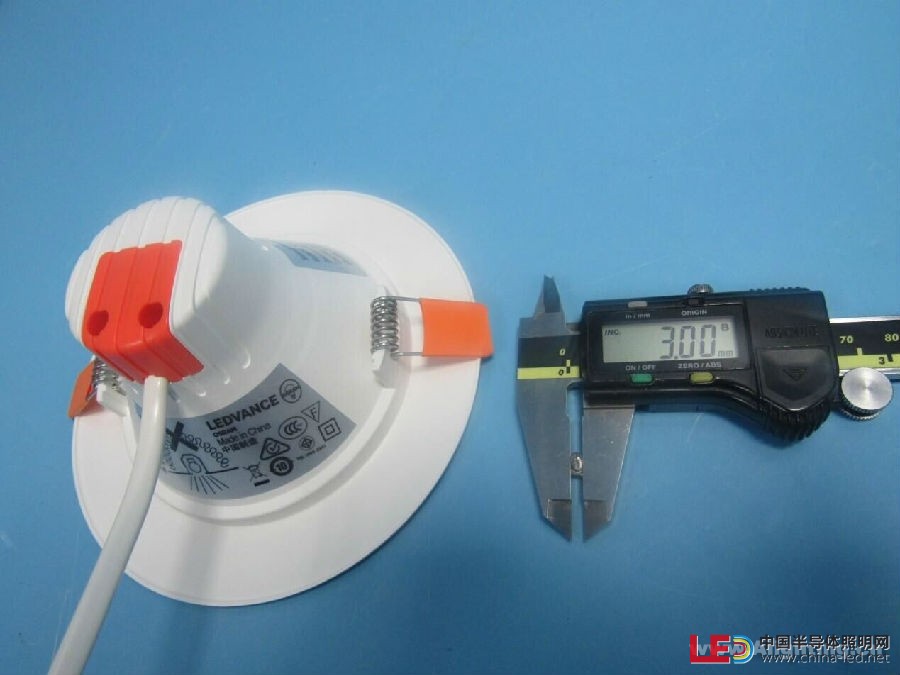

2)壓線裝置的壓線蓋由 2 顆金屬螺釘固定。金屬螺釘直徑 3.0mm，根據標準，對螺釘進行扭矩測 試，0.5Nm,先擰松然后擰緊，進行 5 次。測試后，螺釘沒有打滑，仍然可靠固定。

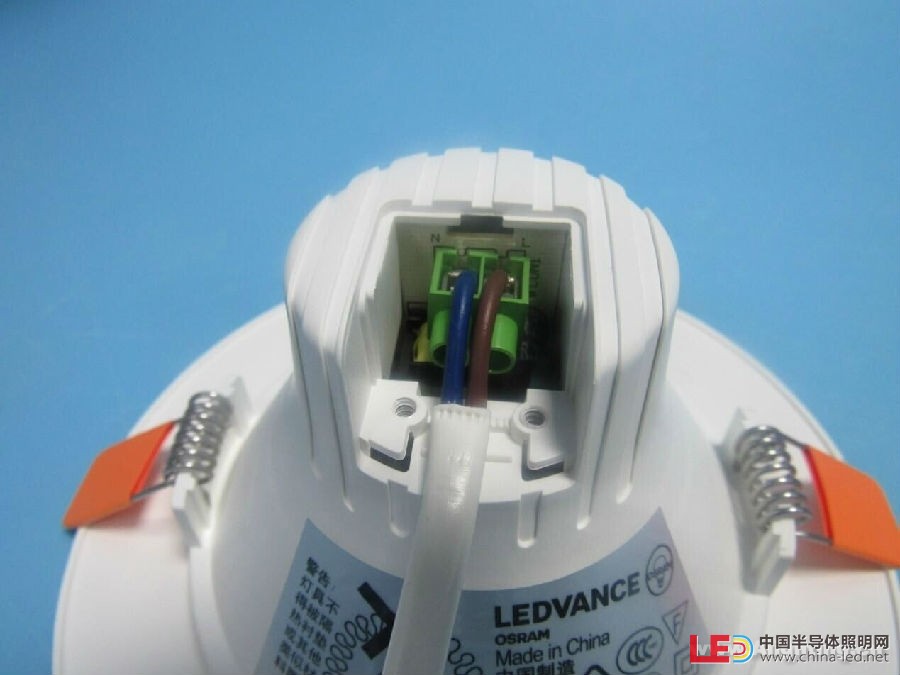

3)壓線裝置對電線有兩處壓緊， 60N 的電源線拉力測試沒有問題。
4)外殼沖擊測試，施加沖擊能量 0.35Nm 于塑料外殼和透光罩，測試完成后，樣品完好。

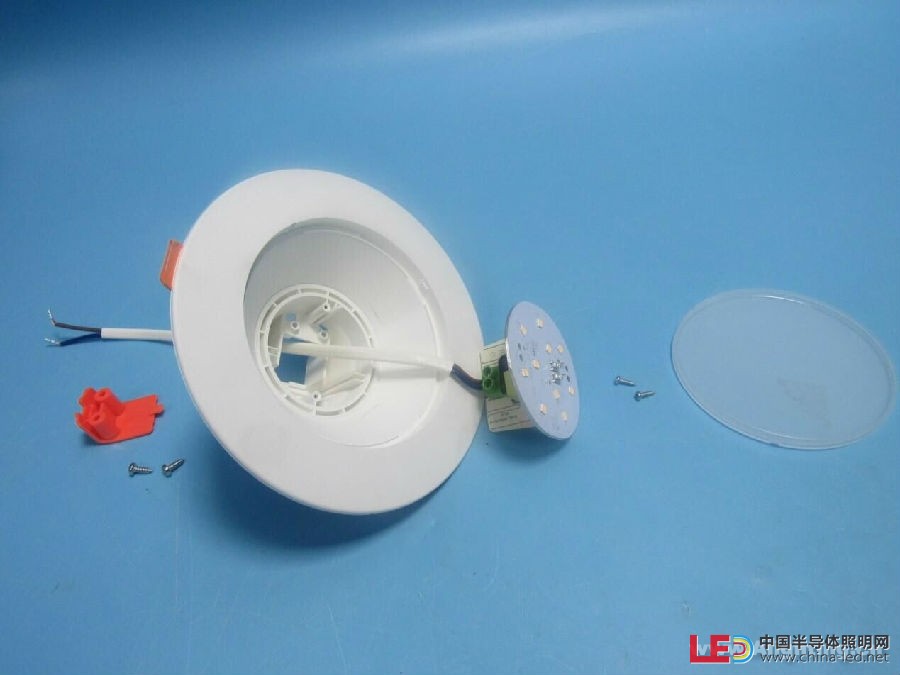

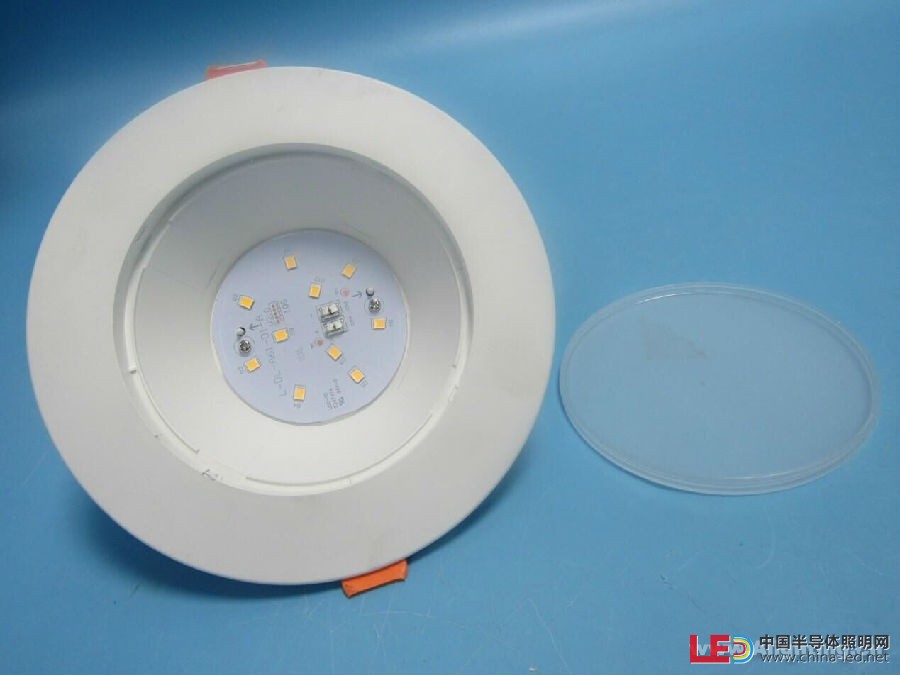

5)透光罩與塑料燈體是永久性嵌入固定的，除非破壞，否則不能打開透光罩。 滿足標準對于“光源不能替換”的結構要求。

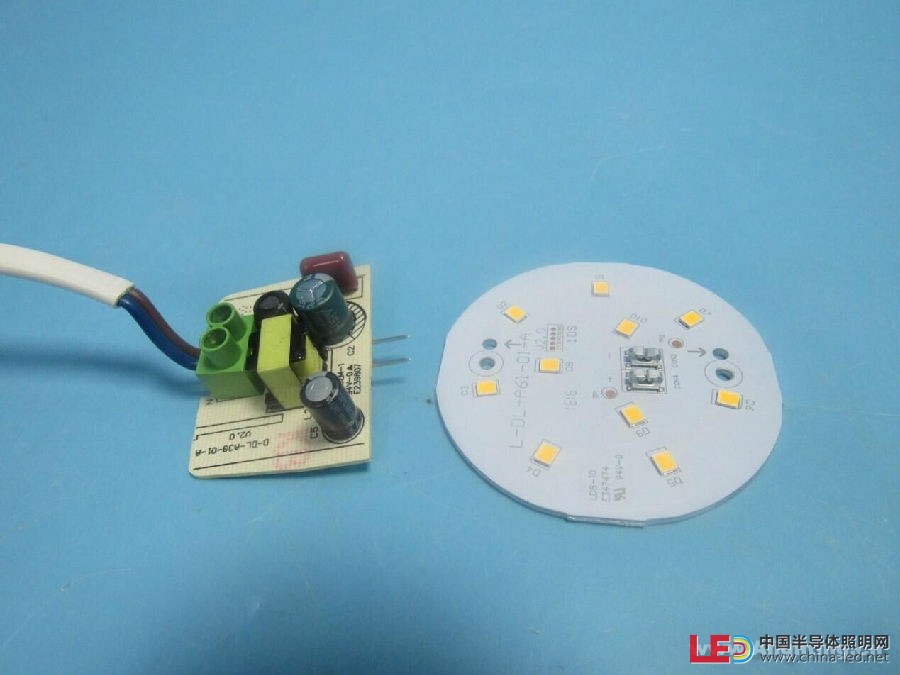

6)LED 驅動器是非隔離的。輸出端通過兩個針腳與 LED 模組可以方便地連接在一起。 從 LED 模組的布局可以很容易看出 10 顆 LED 燈珠是串聯的。

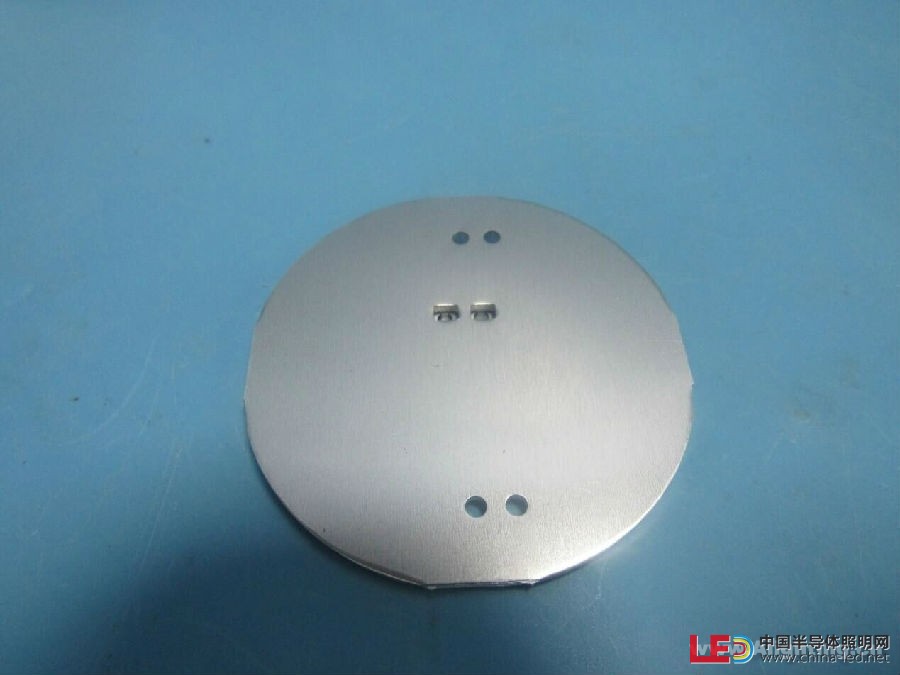

7)LED 模組板材是鋁基板，便于散熱。
8) 根據 GB 7000.1-2015(對應 IEC 60598-1:2014)表 11.1, 可以知道基本絕緣的爬電距離最小 要求為 2.5mm, 電氣間隙最小要求為 1.5 mm;附加絕緣的爬電距離最小要求為 2.5mm, 電氣間隙 最小要求為 1.5 mm;加強絕緣的爬電距離最小要求為 5.0mm, 電氣間隙最小要求為 3.0 mm。

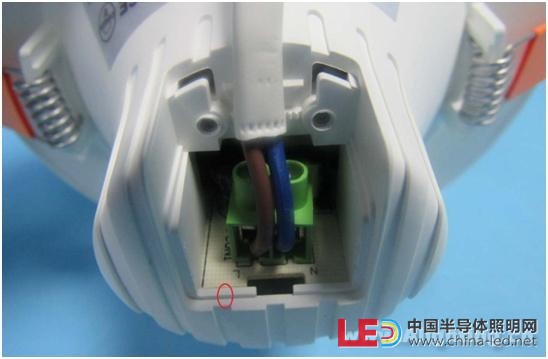

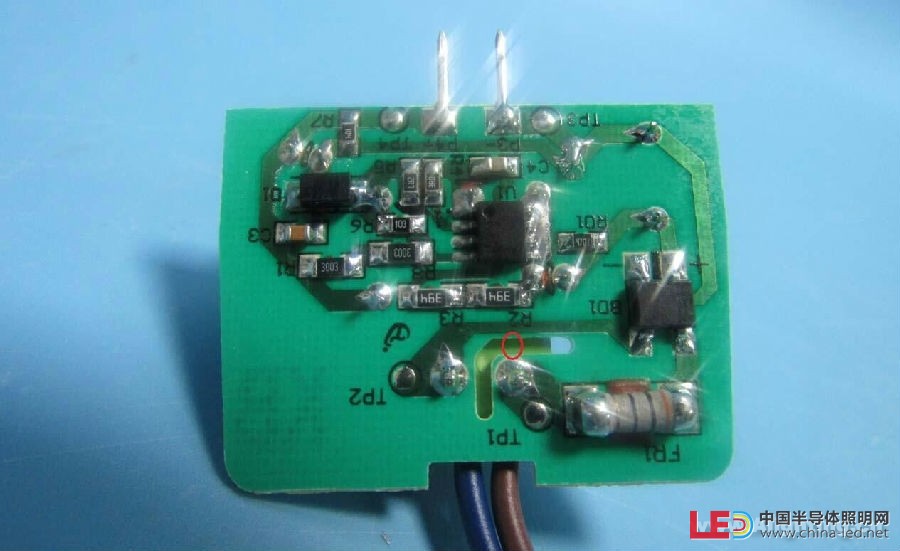

上圖紅色圓圈處是 L/N 之間最短的距離，實際測量爬電距離是 4.2mm，電氣間隙是 1.9mm，滿足 基本絕緣要求。保險絲兩端之間的爬電距離和電氣間隙均是 4.0mm，滿足基本絕緣要求。
電源線壓痕處與人手可以觸及的部位要滿足附加絕緣，測量的爬電距離和電氣間隙均是 3.1mm， 滿足附加絕緣要求。
下圖紅色圓圈處，帶電部件(PCB 背面的銅箔)與人手可以觸及的部位之間要滿足加強絕緣，實 際測量的爬電距離是和電氣間隙均是 8.8mm，滿足加強絕緣要求。
光電參數
與此前測試的系列產品一樣，這款筒燈同樣也是系列產品，本次樣品也一如既往地選擇了偏中性的4000K色溫樣品來進行測試。對比樣品的標稱功率可以看出，此次樣品的實測功率比標稱功率高出3.98%，但符合標準實測功率不得超過額定功率±10%的規定。
配光曲線

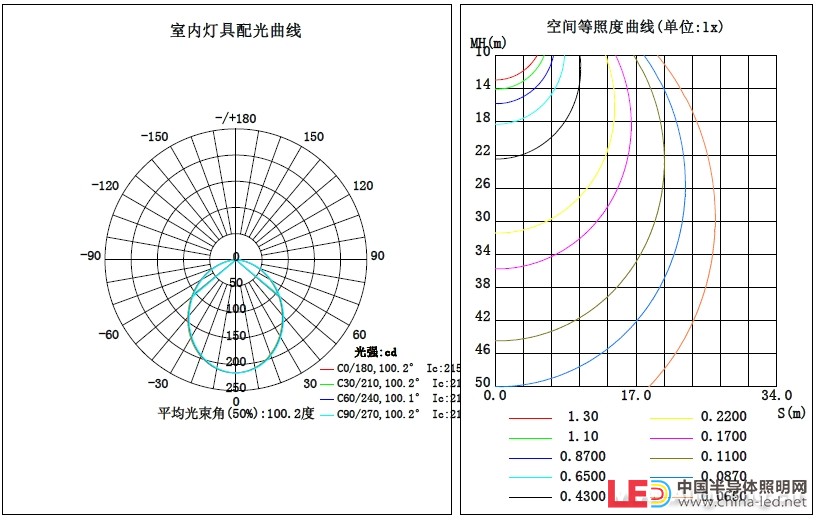

從上圖可看出，燈具發光為軸對稱配光，C0/180面為100.2度，C30/210面為100.2度，C60/240面為100.1度，C90/270面為100.2度，平均光束角為100.2度，從配光曲線圖看，各個角度的光束角非常一致，發光面較為均勻;結合空間等照度曲線，考察的是該燈具下10m到50m，距離34m的截面(C0平面)的照度分布情況。
筒燈常應用于一些高端商業場所，如酒店、商超等，對于燈具的配光有著相對較高的要求，而從樣品實測可看出，樣品在配光設計上面下過不少功夫，能夠滿足高端商業場所的照明需求。
顏色參數

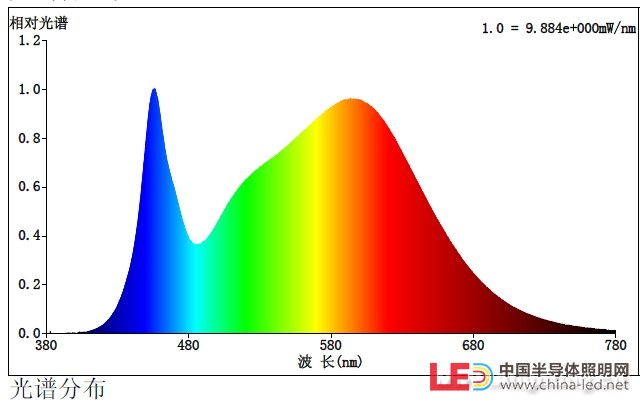

光譜分布圖

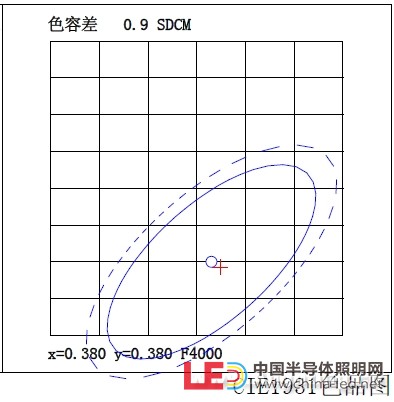

色品圖
備注：電壓 V = 220.2 V 電流 I = 0.05450 A 功率 P = 6.755 W 功率因數 PF = 0.5628
評價照明質量的好壞主要依據的是舒適度，顏色參數是影響照明舒適度重要的參數。樣品實測色溫為4005K，為暖白光，即俗稱中性光，人在此色調下無反差明顯的視覺心理效果，更易令人產生舒適及愉悅感;
顯色指數反映的是燈具發出的光對實際照明物體真實顏色的還原程度，顯色指數的值越大，對真實顏色的顯現度就越大，樣品的實測顯色指數為84.3，可用于需要正確判斷色彩的場所;
特殊顯指R9為15，樣品對紅色的顯示能力優良;
色容差為0.3個SDCM，遠低于標準規定的小于5SDCM，表現相當出色。
綜合來看，這款樣品在顏色的表現力上，除了顯色指數達到其應用場所的需求之外，其他各項參數都相當出彩。當然顯色指數在一定程度上會影響光效，企業應當是為了平衡產品的光效，在顯指上做出了微小的讓步。
EMC測試
以下測試根據EN 55015相關標準進行
傳導測試
傳導干擾是指電子設備產生的干擾信號通過導電介質或公共電源線互相產生干擾的形式。從降低傳導干擾強度的角度來看，樣品滿足標準要求。
輻射測試
輻射干擾是指電子設備產生的干擾信號通過空間耦合把干擾信號傳給另一個用電網絡或電子設備。從降低輻射干擾強度的角度來看，樣品滿足標準要求。

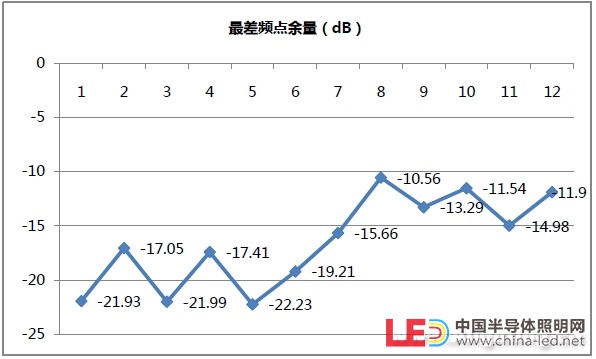

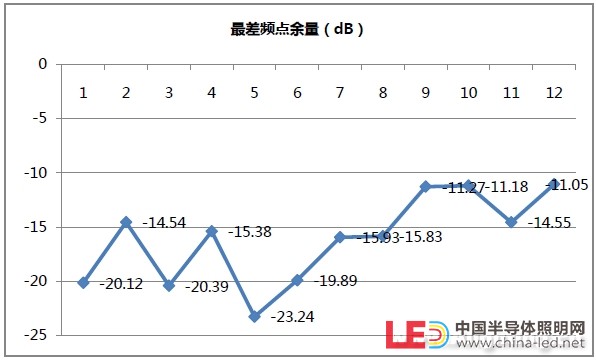

隨著近幾年LED技術不斷進步，人們關注的焦點也從最開始的與傳統照明光效對比逐漸擴大，EMC正是逐漸受到重視的一個。筆者也從工程師當中聽聞已有少部分企業在選擇LED驅動時將最差頻點余量限制為小于-6dB，當然只是很少甚至是個別企業。而從樣品的EMC測試數據來看，此款樣品在防止電子干擾上確實是花了不少心思。
結語
從實際測試參數以及實驗室的拆解來看，不管是基礎的安規與EMC，還是產品的光色表現能力都算不俗，如色溫，色容差等的控制可謂精確，相信在商照、通用以及工程等渠道上會有不錯的表現。
LEDVANCE晶享LED筒燈
產品特征
自帶20cm線纜，實現簡易安裝
出色的光照均勻度和光色一致性 (SDCM<6)
內置一體化驅動電源，可直接連接220V 交流電
多種色溫可選，滿足不同的應用環境 (3000K / 4000K /6500K)
顯色性>80
最大光束角100°
長壽命，低光衰 (15,000H L70 B50)
綠色環保、無鉛無汞
IP20
Class Ⅱ類燈具，加強絕緣保護
應用領域

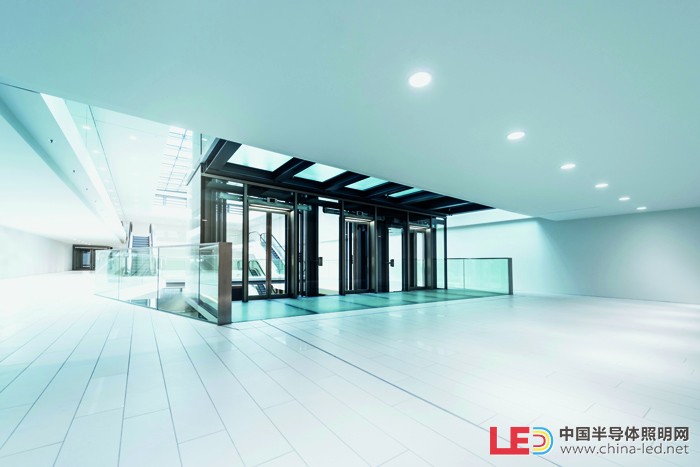

大廳、大堂等區域基礎照明
大面積場所基礎照明
商業及辦公區域內的基礎照明
任意需要嵌入式筒燈的區域

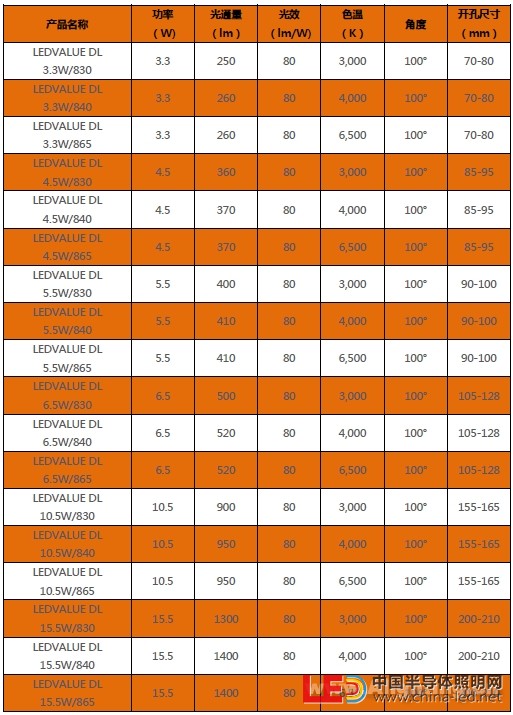

晶享系列筒燈
