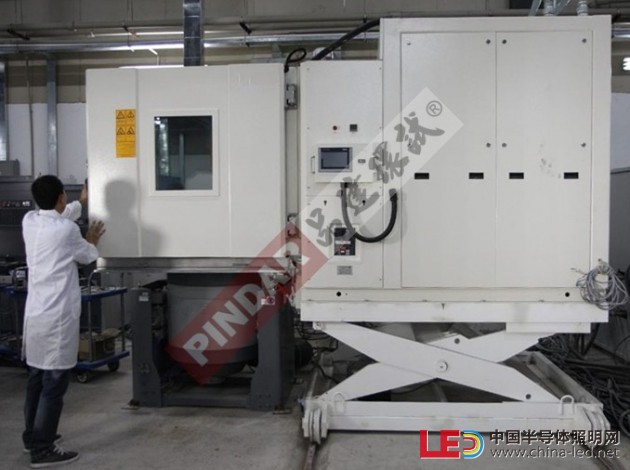

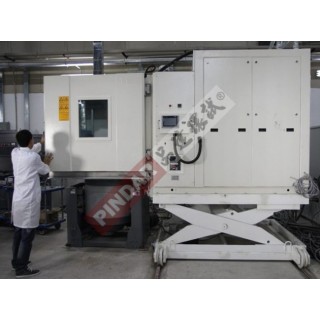

一、溫度濕度振動三綜合試驗箱 三綜合試驗箱 產品用途：

產品參照GB10592高低溫變化試驗箱，GB10586濕熱試驗箱相應技術條件設計制造，與振動臺連接做高低溫、濕熱及振動試驗。主要為航天、航空、石油、化工、電子、通訊等科研及生產單位提供溫濕度變化環境，同時可在試驗箱內將電振動應力按規定的周期施加到試品上，供用戶對整機（或部件）、電器、儀器、材料等作溫濕度、振動綜合應力篩選試驗，以便考核試品的適應性或?qū)υ嚻返男袨樽鞒鲈u(píng)價。與單一因素作用相比，更能真實地反映電工電子產品在運輸和實際使用過程中對溫濕度及振動復合環境變化的適應性，暴露產品的缺陷，是新產品研制、樣機試驗、產品合格鑒定試驗全過程必不可少的重要試驗手段。產品滿足GB10586、GB10589、GB/T2423.3、IEC68-2-3、GB2423.1、IEC68-2-1試驗A寒冷、IEC68-2-30、GB/T2423.4試驗Db 等標準設計制造及計量。



二、振動臺性能：

①　振動臺體根據實際需求定購

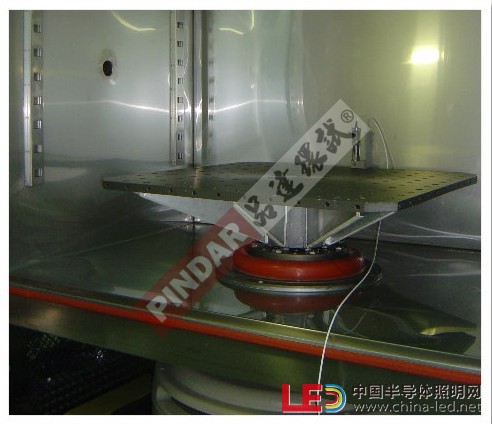

a. 動圈

振動臺配備鑄造和手動加工的動圈，光電氣動負載支持系統和雙軸承軸向?qū)颉?/p>

b. 勵磁線圈

采用雙磁路結構、漏磁低，磁場均勻

c. 臺體表面

采用先進的磷化處理及汽車烤漆技術，具有長期防磨防銹作用。

d. 臺體制冷：

采用了新型的風道設計，增強冷卻效果。



②　振動控制器特點：

a、高性能與可靠性

b、操作簡捷

c、強大的功能與靈活性

振動控制器一個功能強大的振動控制平臺，可以完成多項復雜任務。

d.試驗安全性

控制器可提供小量級信號控制，以獲得系統振動控制的預覽；該方法可幫助測試工程師預先確定噪聲等級，并粗略地了解系統的傳遞函數等特性。



三、高低溫濕熱部分技術參數：408升及以上空間尺寸

1. 箱體尺寸

2. 內箱尺寸：W600*H850*D800mm

3. 外箱尺寸：約W1200*H1890*D1350mm （外形尺寸以實物為準）

4. 溫度范圍：-50 ~150℃

5. 控制精確度：溫度: ±0.1℃

6.                濕度：±0.1%RH

7. 溫度波動度：±0.5℃（空載時）

8. 溫度  偏差：≤±2.0℃（空載時）

9. 溫度均勻度：≤2℃

10. 升降溫速率（非線性）：升溫約1.5℃/min；降溫約1.5℃/min

11. 濕度  范圍：20%R.H ~ 98%R.H

12. 濕度波動度：±2%

13. 濕度  偏差：±3.0%RH (濕度>75%RH時)；

14.                ±5.0%RH（濕度≤75%RH時）；

15. 指定試驗曲線：無；

16. 電      源：AC380V，50/60HZ，3∮



四、溫度濕度振動三綜合試驗箱 三綜合試驗箱 設備安裝、測試使用環境要求：

1. 環境溫度為+25℃；

2. 相對濕度≤85%；

3. 大氣壓80kPa ~ 106kPa；



五、溫度濕度振動三綜合試驗箱 三綜合試驗箱 試樣限制

1. 禁止易燃、爆炸、易揮發性物質試樣的試驗或儲存

2. 禁止腐蝕性物質試樣的試驗或儲存

3. 禁止生物試樣的試驗或儲存

4. 禁止強電磁發射源試樣的試驗或儲存



六、溫度濕度振動三綜合試驗箱 三綜合試驗箱 結構

1. 外壁：1.2mm A3鍍鋅鹽化烤漆鋼板；內壁：1.0mmSUS304不銹鋼板

2. 絕熱材料：硬質PU發泡 + 超級玻璃棉

3. 觀 察 窗：觀察窗為多層鋼化玻璃構成的中空玻璃，并涂敷低壓防霜電熱膜，能有效防止低溫試驗時，玻璃表面凝露或結霜

4. 循環風機：離心風機

5. 樣 品 架：標配一塊

6. 加 熱 器：鎳鉻合金電熱絲式

7. 加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

8. 加 濕 器：不銹鋼鎧裝

9. 加濕方法：電熱蒸汽加濕

10. 加濕器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

11. 水位控制裝置：浮球水位開關

12. 加熱器防干燒裝置：氣囊式溫度開關
