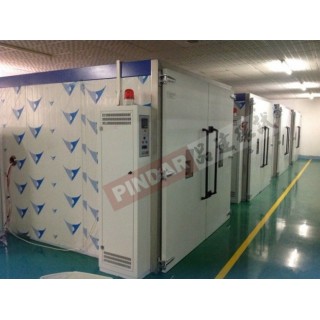

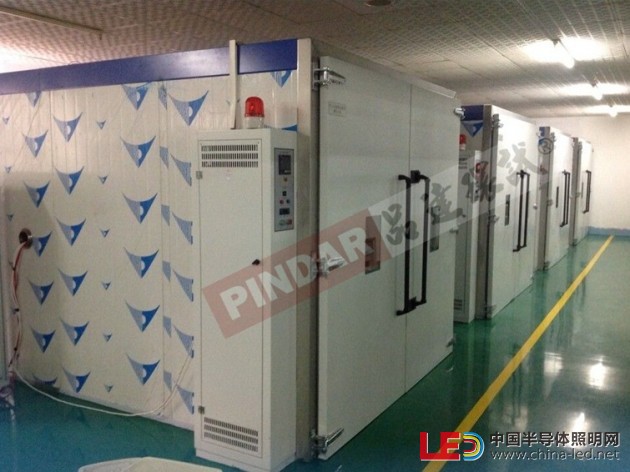

一、高低溫老化房 老化試驗室 產品用途

    參照國標GB2423.2《電工電子產品基本環境試驗規程 試驗B：高溫試驗方法》，并依據需方工程、技術要求，品達公司設計如下方案，該方案為傳統步入式，配有獨立功能電器控制柜，老化所需時間、溫度、各類操作開關可在控制電柜上操作。

用于對家用電器、車載電子、儀器儀表、LED、LCD、LCM、儀器儀表、電工電子、航空航天、汽車整車、汽車配件、各種材料、零部件、軍用設備等進行高溫試驗，以評價其在一定的溫度條件下貯存和使用適應性。



二、技術參數：

1. 老化量：客戶自定；

2. 溫度范圍：R.T+5℃～70℃

3. 高溫老化房自身電量需求約為：kW·h；

4. 升溫時間：由常溫升至60℃小于40分鐘，非線性空載.

    （溫度變化速率為空氣溫度變化速率,而非產品溫度變化速率.）

5. 溫度均勻度：≤±5.0℃（空載條件下）

6. 溫度控制方式：選擇7″人機界面+PLC 專用溫控系統控系統

PID為控制核心，通過過繼電器實現自動控制功能

排風系統采用獨立溫度控制系統.

時間單獨控制、倒記時功能。

7. 溫度檢測：

室內1點溫度檢測及1個超溫保護監控點。發熱管表面過溫EGO保護器。

排風溫度采用獨立溫控器室內獨立取點進行，以防止因外部原因造成排風系統癱瘓。

8. 溫度顯示：

老化總過程溫度自動控制。

單點控制排風取樣點.

9. 聲光報警系統：在恒溫老化房外設置設置蜂鳴器，恒溫老化房內運行狀態。

10. 防爆照明燈：13w,3只

11. 恒溫老化房控制箱：標準控制箱

12. 高溫老化房外尺寸：依需求定制（不含控電柜等突出部分）；

13. 高溫老化房內尺寸：以實物為準；

14. 門面視窗：H600×W400mm 雙層鋼化玻璃

15. 庫體材質：50mm厚防火巖棉雙面彩鋼板保溫板

16. 引線口：¢50 ；可開、關；

17. 固定方式：連接處采用專用連接鋁材

18. 庫體門洞：50mm厚雙面彩鋼保溫板 W900×H1950mm（單開）

19. 墻面視窗：無

20. 測試引線口：直徑¢50，可開、關；

21. 固定方式：連接處采用專用連接鋁材

22. 安裝方式：現場安裝 。



三、高低溫老化房 老化試驗室 報警及保護裝置

1. 控制電源加保險及熱過載繼電器

2. 超溫報警

3. 鼓風機過載、過熱、缺相保護

4. 電熱采用無風切電過熱保護

5. 嚴格執行國家電工安全標準，確保布線規范，各接線端口均有明確標識，無裸露現象

6. 可靠的接地和漏電保護裝置

室內超溫三重保護,超過設置溫度風機排風,高溫紅色報警及排風機啟動排風,超高溫產品斷電保護
