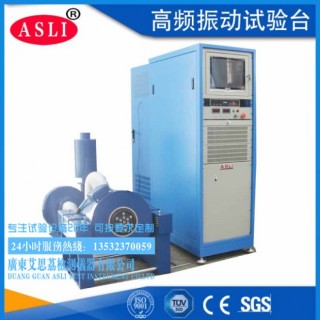

電磁式高頻振動試驗臺安裝方案技術指標：135 3237 0059張S

1、振動臺面尺寸L×W(cm):50×50

2、臺體尺寸：L×H×W(cm):50×20×50

3、振動方向：垂直

4、試驗負載：100(KG)

5、振動機功率(ASLI)：2.2

6、振幅(可調范圍mmp-p)：0～5mm

7、加速度：20g

8、振動波形：正弦波

9、時間控制：任何時間可設(秒為單位)

10、電源電壓(V)：220+20%

11、電流(A)：10

12、調頻功能(1～600HZ)：在頻率范圍內任頻率必須在(加速度<20g振幅<5mm)

13、掃頻功能(1～600HZ)：(上頻率/下頻率/時間范圍)可任意設定真正標準來回掃頻

14、可程式功能(1～600HZ)：15段每段可任意設定(頻率/時間)可循環

15、倍頻功能(1～600HZ)：15段成倍數增加,①.低到高頻②.高到低頻③.低到高再到低頻/可循環

16、對數功能(1～600HZ)：①.下到上頻②.上到下頻③.下到上再到下頻--3種模式對數/可循環



電磁式高頻振動試驗臺推算公式

加速度20G(單位為g).

加速度=0.002×f2(頻率HZ)×D(振幅p-pmm)

舉例:10HZ加速度=0.002×102×5=1G

在任何頻率下最加速度不可大于20G

振幅5mm

振幅=20/(0.002×f2)

舉例：100Hz振幅=20/(0.002×1002)=1mm

在任何頻率下振幅不可大于5mm

加速度與振幅換算1g=9.8m/s2

頻率越大振幅越小

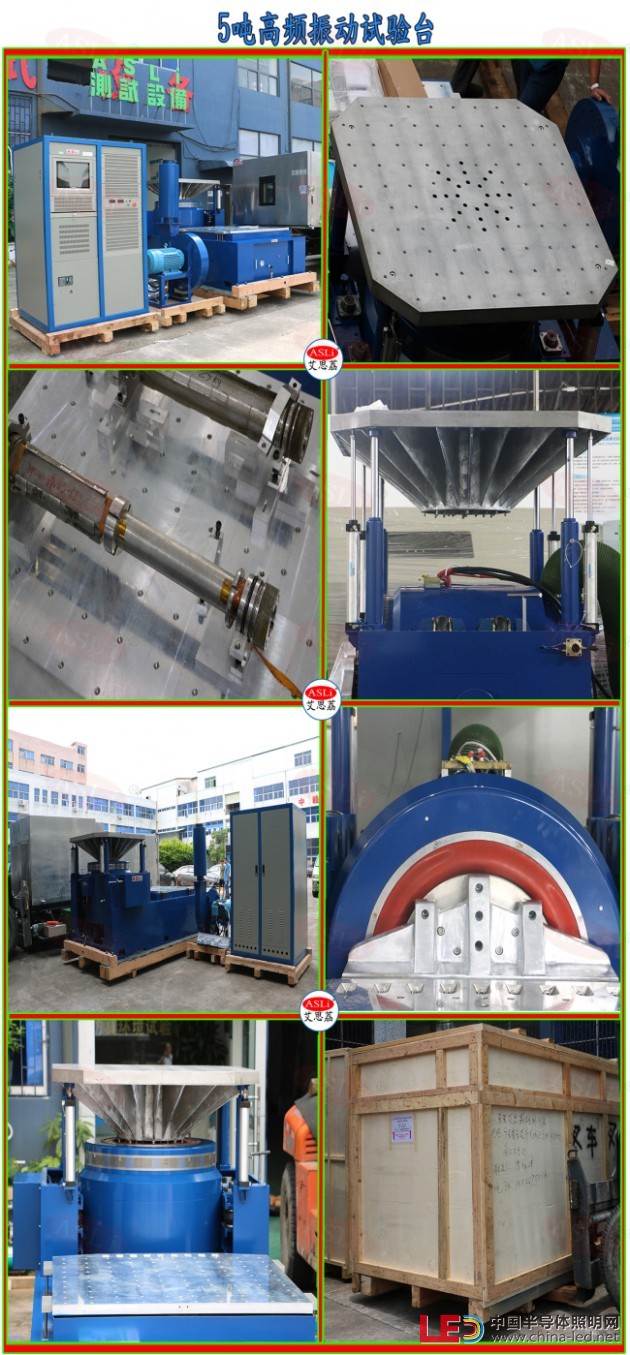

電磁式高頻振動試驗臺機臺底座采用重型槽鋼配減振膠墊，安裝方便，運行平穩，無需安裝地腳螺絲

直流電機調速，運行平穩，負載能力強

回轉式振動，符合歐美運輸標準
