創(chuàng)新點：為了實現(xiàn)低成本高效穩(wěn)定的OLED，團隊設(shè)計了一系列基于ZnO做為電子傳輸層的倒置OLED器件。通過在ZnO表面沉積超薄Al層，優(yōu)化后的器件在1000 cdm-2下的T95壽命高達到73244小時，這是目前已知倒置單層OLED最長壽命。如此出色的壽命證明了基于ZnO倒置 OLED在顯示和照明領(lǐng)域存在巨大應(yīng)用潛力。
關(guān)鍵詞：磷光分子聚集體 電荷平衡 倒置混合結(jié)構(gòu) 發(fā)光二極管

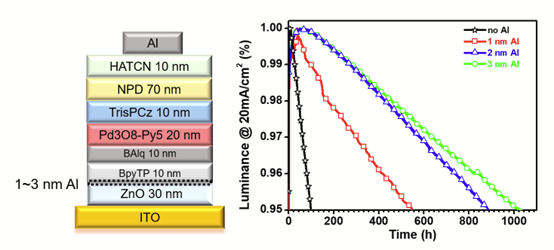

在過去幾十年中，基于溶液法制備的氧化物被廣泛的應(yīng)用到了新型LED器件中，這些氧化物具有良好的工藝兼容性和化學(xué)穩(wěn)定性。例如，在QLED中ZnO作為電子傳輸成可以大幅度的提高器件效率。通過與全溶液法制備QLED的結(jié)構(gòu)對比，我們發(fā)現(xiàn)倒置OLED可以結(jié)合有機無機混合方式來實現(xiàn)大面積制備和降低制造成本。通過旋涂制備ZnO電子傳輸層，隨后利用蒸鍍的方式來制備發(fā)光層和后續(xù)多種功能層，基于此我們制備了包含Pd3O8-Py5發(fā)光層的倒置OLED器件。進一步優(yōu)化器件結(jié)構(gòu)，器件峰值EQE可以達到23.9%，即使在10000 cdm-2亮度下，EQE還能保值在18.7%，但是器件在1000 cdm-2條件下的壽命只有5313h。這些結(jié)果表明有可能ZnO層是影響器件的關(guān)鍵因素。通常研究者使用PEIE修飾的ZnO來降低功函，從而提高器件效率，但是這種方式降低了ZnO載流子遷移率同時還增加了制備復(fù)雜性。因此我們在ZnO表面沉積了2nm Al來鈍化表面缺陷，結(jié)果表明器件在1000cdm-2條件下的壽命達到了73244h，這是目前已知倒置OLED的最長壽命。現(xiàn)有結(jié)果表明，這種有機無機混合倒置OLED將是傳統(tǒng)OLED的潛在競爭對手。
李堅教授/李林松教授團隊長期致力于開發(fā)高效穩(wěn)定的OLED和QLED，這次是兩個團隊首次合作，本項成果不僅拓展了基于ZnO倒置OLED的性能，也為理解QLED高效發(fā)光機制引入了新思路。河南大學(xué)李寧博士為本文的第一作者，李堅教授和李林松教授為該文的通訊作者。
論文信息：
Efficient and Stable OLEDs with Inverted Device Structure Utilizing Solution-Processed ZnO-based Electron Injection Layer
Ning Li, Tianxin Li, Lin Song Li,* and Jian Li*.
Advanced Optical Materials
DOI: 10.1002/adom.202300467
原文鏈接：
https://onlinelibrary.wiley.com/doi/abs/10.1002/adom.202300467
（來源：AdvancedScienceNews）
