致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于微芯科技（Microchip）ATSAME54 MCU和艾邁斯歐司朗（ams OSRAM）EVIYOS 2.0的10base-T1S萬級像素大燈方案。

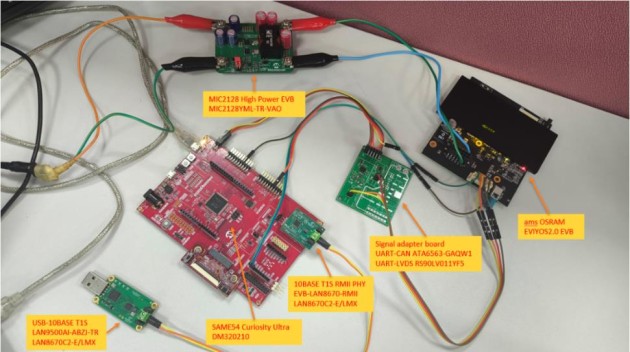

圖示1 大聯大品佳基于Microchip和ams OSRAM產品的10base-T1S萬級像素大燈方案的實體圖
在汽車智能化變革浪潮中，車輛照明技術正從傳統的功能性光源向智能化、數字化、交互化方向全面躍遷。過去十年間，LED技術的普及讓車燈亮度與能效顯著提升，而近年來矩陣式LED、DLP投影大燈、Micro LED微像素光源等前沿技術的涌現，更是將車燈功能從基礎照明延伸至動態路況投影、行人警示交互、個性化展示等高階場景。在此趨勢下，大聯大品佳基于Microchip ATSAME54 MCU和ams OSRAM EVIYOS 2.0推出10base-T1S萬級像素大燈方案，可精準控制光束，減少炫光問題，并提供高度定制化的照明模式，以適應不同的駕駛環境和需求。

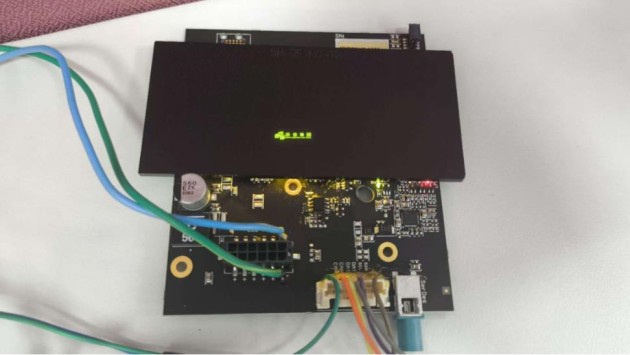

圖示2-大聯大品佳基于Microchip和ams OSRAM產品的10base-T1S萬級像素大燈方案的展示板圖
本方案采用Microchip ATSAME54高性能微控制器（MCU）作為主控單元，該MCU搭載具有120MHz主頻的ARM® Cortex®-M4F內核，集成浮點運算單元（FPU）與數字信號處理（DSP）指令集，可高效執行復雜算法與實時控制任務。在設計時，方案搭載FreeRTOS操作系統，通過高速USART接口實現對EVIYOS的精準配置以及視頻數據的高速通信。此外，方案利用以太網RMII接口外接LAN8670 10base-T1 PHY，支持10M車載以太網通信，滿足汽車電子系統對高帶寬、低延遲通信的需求，為智能汽車照明提供強大支持。
在LED的選擇上，本方案采用的ams OSRAM EVIYOS 2.0是一款一體式像素化的LED芯片矩陣，內含25,600個顆粒，而且均可單獨精準控制，可以方便地實現高分辨率與防眩智能遠光、圖像與安全警示投影、精確的道路照明等功能，這不僅提升車輛照明系統性能，還通過創新方式增強駕駛員與車輛周?chē)藛T的安全性。

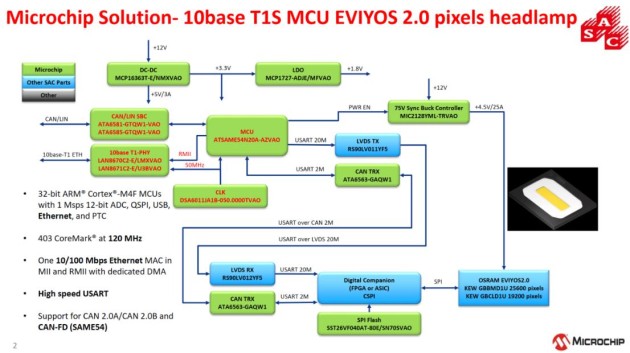

圖示3-大聯大品佳基于Microchip和ams OSRAM產品的10base-T1S萬級像素大燈方案的方塊圖
除此之外，方案還采用Microchip旗下多款產品，如CAN/LIN SBC、DC-DC轉換器、LDO穩壓器、同步降壓控制器、高速CAN FD收發器、SPI Flash等。同時，品佳還為方案提供高速LVDS收發器以及Digital Companion（FPGA or ASIC）CSPI，用于實現高速數據傳輸，進一步提升系統的可靠性。
核心技術優勢：
ams OSRAM的EVIYOS 2.0：一體式像素化LED，包含25,600個獨立可控的發光像素，可以非常方便地實現高分辨率與防眩智能遠光、圖像與安全警示投影、精確的道路照明等功能；
Microchip ATSAME54：運行FreeRTOS系統，通過高速USART對EVIYOS進行配置和視頻數據通信。通過以太網RMII接口外接LAN8670 10base T1-PHY實現10M車載以太網通信；
通過標準的網絡視頻流傳輸協議實現實時視頻傳輸，無需在車燈上存儲圖片和視頻，也無需OTA，降低成本的同時也大大提高顯示內容的靈活性和擴展性；
Microchip高壓大電流同步降壓控制器MIC2128外接MOS和電感組成同步降壓電源，為L(zhǎng)ED供電，輸出4.5V/25A；
品佳提供ATSAME54_EVIYOS_SDK和示例工程源代碼幫助客戶快速搭建好開發環境，點亮EVIYOS 2.0。
方案規格：
輸入電壓：DC 9V~24V；
LED光源：ams OSRAM EVIYOS 2.0； 像素點陣：KEW GBBMD1U 320×80 25,600像素、KEW GBCLD1U 240×80 19,200像素；
主控MCU： ATSAME54 32-bit ARM® Cortex®-M4F，403 CoreMark® at 120 MHz，以太網接口；
CAN通信：支持CAN-FD通信；
LIN通信：支持LIN通信；
以太網通信：LAN8670/LAN8671 10base T1S 10M車載以太網；
額定功率：100W；
最大功率：200W；
溫度監測：可實時監測LED光源溫度，便于實現自動溫控。
