日前，由全國汽車標準化技術委員會負責歸口管理的GB4785—2007《汽車及掛車外部照明和光信號裝置的安裝規定》國家標準第2號修改單(報批稿)修訂完成并進入公開征求意見階段。

《汽車及掛車外部照明和光信號裝置的安裝規定》提出11項修改內容

據了解，GB4785—2007《汽車及掛車外部照明和光信號裝置的安裝規定》修改單共對標準提出了11大項改進內容。

1.增加3.31條：“牽引桿掛車標志燈markerlampfordraw-bar-trailer”，安裝在牽引桿掛車前部，前白后紅的標志燈，用來輔助其它信號燈，表明車輛存在的燈具。

2.增加4.1.11條：“電路連接應使前位燈、后位燈、示廓燈(若安裝)、側標志燈(若安裝)、牌照燈和牽引桿掛車標志燈只能同時打開或關閉。但當前位燈、后位燈、側標志燈作為駐車燈使用(復合或混合)以及允許側標志燈閃爍時，則上述情況不適用。

3.增加4.1.21條：“車輛上燈具的安裝數量，應符合4.3.1~4.3.21中相應規定。(因增加4.3.20“緊急制動信號”和4.3.21“牽引桿掛車標志燈”)

4.增加4.1.23條：“總質量不小于4500kg的貨車、專項作業車和掛車的所有后位燈、后轉向信號燈和制動燈，其透光面面積應不小于一個80mm直徑圓的面積;若透光面不是圓形，其形狀應能容納一個40mm直徑的圓。

5.增加4.3.3.5條：“………………除了第5和第6類側轉向信號燈外其他燈的無阻礙觀察的視表面必須不小于12.5cm??2(不包括任何不透光的回復反射器發光面)。對于符合4.1.23規定的燈具不適用。”

6.增加4.3.7.5條：“………………為了可見，燈的無阻礙觀察的視表面必須不小于12.5cm-?2(不包括任何不透光的回復反射器發光面)。對于符合4.1.23規定的燈具不適用。”

7.表1，表格增加一行：

8.增加4.3.21條～4.3.21.9條：“

4.3.21“牽引桿掛車標志燈”4.3.21.1配備：牽引桿掛車必須安裝。其他車輛禁止安裝。

4.3.21.2數量：2只。

4.3.21.3布局：無特殊要求。

4.3.21.4安裝位置

4.3.21.4.1橫向：離車輛縱向?qū)ΨQ平面最遠的視表面上的點到掛車外緣端間的距離應小于150mm。

4.3.21.4.2高度：距離掛車前欄板高度，不小于300mm，不大于400mm。

4.3.21.4.3縱向：位于掛車前部。

4.3.21.5幾何可見度：無特殊要求。

4.3.21.6方向：白色發光面面向車輛前方，紅色發光面面向車輛后方。

4.3.21.7電路連接：按4.1.11規定。

4.3.21.8指示器：選裝。若安裝，其功能應由前、后位燈指示器完成。

4.3.21.9其他要求：牽引桿掛車標志燈在基準軸線方向上的發光強度，應符合GB5920表1中前示廓和后示廓的配光要求。”

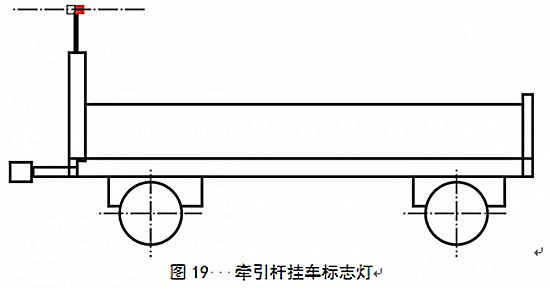

9.增加圖19：

10.規范性引用文件，增加：“GB5920汽車及掛車前位燈、后位燈、示廓燈和制動燈配光性能”

11.特殊規定4.3.1.9條，改為“其他要求：同時打開各前照燈，其總的最大遠光發光強度應不超過225000cd。”改為“其他要求：同時打開各前照燈，其總的最大遠光發光強度應不超過430000cd。”
