如果說，未來石墨烯能夠在電子界引發轟動，那很有可能是以“納米帶”的形式出現。
石墨烯納米帶的寬窄決定了它們的電子性質：狹窄的納米帶能夠作為半導體材料，而相對更寬的納米帶則可以作為導體。這從本質上為科學家們提供了一個相對簡單的為石墨烯制造人工能隙的方法。（所謂能隙，在這里可以簡單理解為石墨烯納米帶間的間隙）
早在去年夏天，就有研究組織宣稱，由底層向上制造出石墨烯納米帶的方法已經研究出來了，既能應用于半導體制造中，也能進一步制成導體。

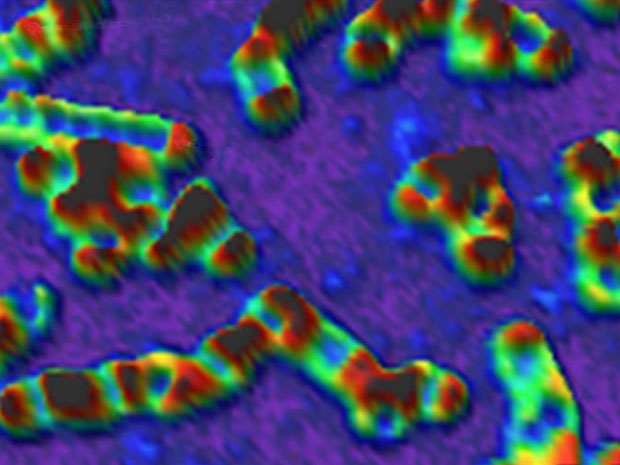

而現在，石墨烯納米帶已經能夠批量生產并應用在電子元件上。而且，日本東北大學先進材料研究所里的一個國際研究小組已經證明，石墨烯納米帶之間能夠尾尾互聯，形成彎管結構。研究人員認為，這一研究進展對于在高性能低功耗的納米級電子元件上的應用，起到了非常關鍵的推動作用。
項目負責人帕特里克·漢博士在發布會上講道：“目前，在生產石墨烯納米帶上我們所遇到的問題就在于如何在分子層面上將它們相互連接。而且，在帶電粒子經由該連接點在納米帶間移動的時候也有來自許多的未知變量的阻礙。現在研究的關鍵就在于設計出能夠使電子在石墨烯納米帶間暢通無阻的連接點。”
