全球數字經濟的迅猛發展促使我們著力研發更窄發光波段的OLED發光材料，以滿足國際電信聯盟針對超高清電視推薦標準（BT.2020標準）下的高清顯示技術要求。多重共振原理為窄帶發光材料的分子設計提供了一種新穎的方法。近年來，研究人員開發的基于ν-DABNA及其衍生物的R-2B和R-3B展現出極窄的全寬半高值(FWHM)(R-2B:17nm；R-3B:13nm)。然而，它們的發射峰位于天藍色區域，不符合BT.2020基色標準。盡管如此，該特殊分子框架仍表現出顯著的化學修飾潛力。
基于此，中國科學院寧波材料技術與工程研究所葛子義研究員、李偉副研究員及其合作者通過將R-2B和R-3B中的苯環替換為萘單元，顯著增強了新制備材料NT-2B和NT-3B的成鍵特性，使得光譜明顯向綠光區域移動，同時未增加材料的FWHM (NT-2B:15nm；NT-3B:14nm)。此外，NT-2B和NT-3B展現出較快的輻射衰減速率以及較高的發光量子產率。以磷光材料Ir(ppy)3作為敏化主體、以NT-2B作為客體構建的OLED，其電致發光光譜紅移至516~517 nm，最高效率達到30.6%，CIEy值和FWHM分別為0.74和21.5nm，接近BT.2020標準下綠光的CIEy值，是目前報道中窄帶發光綠光OLED最高效率之一。
圖1 NT-2B和NT-3B的分子設計策略、化學結構和吸收發射圖
圖2 (A)NT-2B和(B)NT-3B的S1→S0躍遷的重組能(λ)和黃-里斯(HR)因子

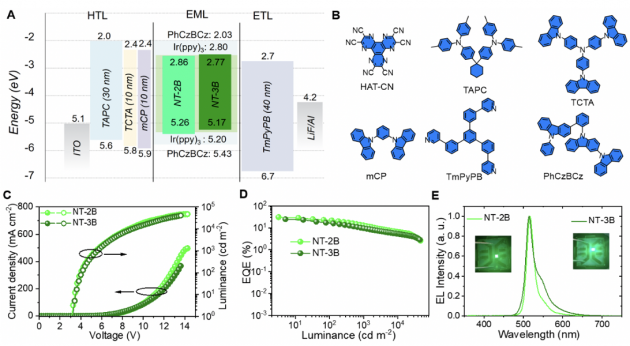

圖3 基于NT-2B和NT-3B的三元敏化OLED器件
相關成果
Angewandte Chemie International Edition
Multiple Resonance Quasi-fluorescence from BN-Doped Aromatic Compounds Modified with "Naphthalene" Units Approaches the BT.2020 Green Light Standard
DOI: 10.1002/anie.202415113
作者信息
第一作者
封婷婷 寧波材料所合培生
劉鄧輝 華南理工大學博士生
聶雪薇 華南理工大學博士生
通訊作者
葛子義 寧波材料所研究員
李偉 寧波材料所副研究員
吳林 寧波材料所助理研究員
蘇仕健 華南理工大學教授
項目支持
國家杰出青年科學基金
21925506
國家自然科學基金
U21A20331、51773212、81903743、22375212
寧波市重點科技項目
2022Z124、2022Z119
（來源：中國科學院寧波材料所）
