發光二極管電壓測量電路圖

放大字體  縮小字體 發布日期:2014-07-09 來源:電路圖之家瀏覽次數:13

本電路用發光二極管指示4個不同電平級別的電壓,電路中RS339是四比較器。當輸入電壓超過某一比較器的參考電壓時,該比較器以及它下面的比較器都輸出低電平,相應的發光管發光,指示出輸入電壓的高低。

LED1是零點電壓指示發光二極管,作為該電路的電壓參考點,它總是導通的。

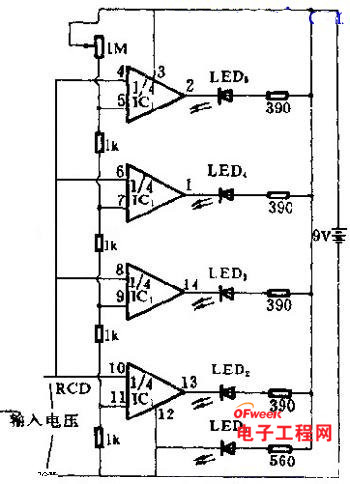

電路圖如下:

發光二極管電壓測量電路圖
