本文由DQT下屬的國家半導體光源產品質量監督檢驗中心李本亮博士撰稿，主要從LED燈具的測試報告出發，解讀了燈具光性能測試的基本內容、基本概念；并介紹了常用的測試方法標準和典型的測試原理及儀器，希望對讀者的實際工作有一定的指導意義。
一、LED燈具測試報告解讀
▲ 各種燈具的配光測試結果
主要測試項目包括：光強分布曲線光強數據、有效發光角度、 光束角、等光強圖、等照度圖；總光通量、區域光通量、上射光通量、下射光通量、燈具效率；利用系數、最大允許距高比、燈具概率曲線；亮度限制曲線、眩光等級、UGR統一眩光值； 燈具或光源電壓、電流、功率、功率因數、頻率等
▲ 各種光源的色度測試結果
主要測試項目包括： 相對光譜分布曲線、色溫、顯色指數、峰值波長、主波長
二、LED光性能測定原理簡介
● 輻照測定的四個基本概念
輻射通量、輻射強度、輻照度、輻射率（絕對值）
● 光度測定四個基本概念
光通量、光強、照度、亮度(電磁能量在心理與物理特性上的測定，根據人類感知進行）
輻照測定與光度測定的關系
常見光度測定的量級
三、LED測試方法分析和建議
（一）分布光度測試
1、檢驗依據
GB/T 9468-2008《燈具分布光度測量的一般求 》
GB/T 7002-2008《投光照明燈具光度測試 》
2、測試設備
分布式光度計
典型的分布光度計：機械臂式分布光度計、轉臂式分布光度計、旋轉燈具式分布光度計。

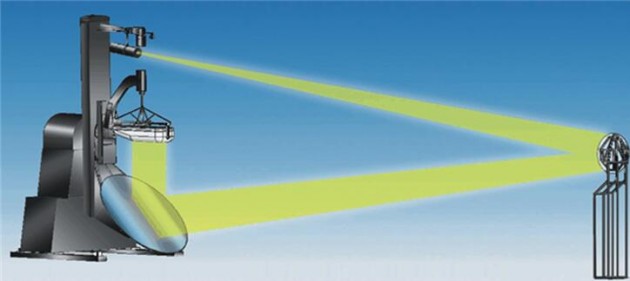

CIE 84推薦的測量光通量的基準分布光度計原理和結構圖
3、測試過程中應注意的問題
3.1 定標用的標準燈的光通量盡量與被測燈的光通量接近，定標完成后立刻用新的定標數據測試標準燈。一個月左右定標一次，定標次數太多標準燈光衰也會導入誤差。
3.2 測試前燈具要充分的預熱，預熱時間根據燈具光源種類和燈具的重量而定。
3.3 減小雜散光對的影響選用合適孔徑的遮光圈——剛好看到燈具發光面為準
3.4 按照標準規范正確選取光度中心
3.5 功率計電壓取樣端子要在燈頭的兩端讀取電壓（一般分布光度計燈具的供電電線較長產生的電壓降不能忽略）
3.6 測試要在恒溫25℃±1 ℃無風下進行。
Ⅰ、避免照度傳感器在不同溫度產生的誤差（照度計輸出隨溫度的變化率: 0.1％/℃，）
Ⅱ、避免對溫度敏感的燈具的在不同溫度下的輸出變化
（二）道路照明、夜景照明性能評價(照度、亮度)
1、檢驗依據:
CJJ 45-2015 《城市道路照明設計標準 》
JGJ/T 163-2008 《城市夜景照明設計規范 》
2、測試設備: 球面照度計; 半柱面照度計; 全柱面照度計; 點式亮度計; 成像亮度計。
3、道路照明照度、亮度均勻度測試應注意的事項
◆ 測試地點應盡量遠離繁華地區減少雜散光的影響
◆ 測試點的選取（按CIE140-2006）
◆ 亮度測試儀要選用專門用于低亮度測試的儀器
（三）LED的結溫測試
1、檢驗依據: QB/T 4057-2010《普通照明用發光二極管 性能要求 》
2、結溫是判定LED燈具性能的重要指標、測試設備、測試原理、LED熱電性能分析儀 。
3、LED結溫測試測試應注意的事項
◆ 起始測試溫度和終了測試溫度的差值要大于50℃
◆ 測試夾具與LED引腳要充分接觸(最好采用錫焊)，以減少接觸電阻產生的電壓降
◆ 被測LED要與電子控溫裝置充分接觸（涂抹導熱硅膠）
LED的結溫對LED的壽命產生重要的影響
◆ LED工作溫度超過芯片的承載溫度將會使LED的發光效率快速降低，產生明顯的光衰，并造成損壞。
◆ LED多以透明環氧樹脂封裝，若結溫超過固相轉變溫度(通常為125℃)，封裝材料會向橡膠狀轉變并且熱膨脹系數驟升，從而導致LED開路和失效。
（四）光譜的測定
1、檢驗依據: GB/T 7922-2008《照明光源顏色的測量方法》
2、測試設備: 積分球、光譜輻射計
3、應注意的事項
◆ 測試前燈具要充分預熱
◆ 不推薦用積分球測定LED燈具的光通量
◆ 顯色指數（CRI）40年來一直用來比較熒光燈和HID燈，照明信息委員會（CIE）不推薦用它來測定白光LED，新的測試方法正在制定中。
CIE的技術報告177：2007 白光LED光源的顯色性里提到：“技術委員會的結論是CEI認為在一系列的光源對比中,CRI不適用于預測白光LED光源的顯色范圍”。 新的顏色測試算法已經發表，并在廣泛的研討中。
（國家半導體光源產品質量監督檢驗中心原創）
