HUD光源的核心價值

1.HUD在智能座艙中的核心地位

在智能座艙架構中，抬頭顯示器HUD（Head-Up Display）已超越傳統儀表與中控的物理邊界，成為人機共駕的神經中樞。它將ADAS（高級駕駛輔助系統，Advanced Driving Assistance System）決策路徑、實時數據與AR（增強現實，Augmented Reality）導航疊加在駕駛員正前方7m-10m的虛擬焦平面上，平均減少0.3s-0.5s的視覺切換時間，顯著降低認知負荷。HUD已成為主機廠衡量座艙智能化水平的硬指標，決定了品牌高端化的分水嶺。2025年，HUD滲透率預計將突破30%，能否在這一窗口期完成技術占位，將直接決定整車品牌在全球高端市場的競爭位序。

2.光源技術對HUD性能的決定性影響

光源技術的演進決定了HUD產業高度。從LED到激光，再到Micro- LED，效率、色域?qū)挾扰c調制速率的每一次躍升，都在重塑上游光學引擎、中游光波導與下游整車集成的技術邊界。

光源不僅決定了亮度、對比度與熱管理的物理極限，更通過波長選擇與功耗曲線，牽動算力分配、線束減重及整車能耗策略。可以說，誰掌握了下一代光源，誰就掌握了智能座艙價值鏈的定價權。

3.行業痛點：亮度、色彩、功耗與成本的平衡挑戰

HUD技術正面臨四重挑戰：全天候可見性、影院級色域、整車級功耗及規模化成本。HUD在陽光直射下仍須保持萬級nit（尼特）亮度，卻要兼顧低功耗與長壽命；AR級色域帶來更豐富的內容表達，也推高了光學復雜度與散熱需求；激光與Micro-LED雖具性能優勢，但尚未跨越量產良率與成本的臨界點。亮度-色彩-功耗-成本的系統性難題，直接決定下一代AR-HUD的規模化節奏，需要跨學科、跨產業鏈的協同創新。

車載HUD的主要分類

HUD本質上是一個光學器件，其工作原理與投影儀基本相同，就是將需要顯示的信息投影到駕駛員前方的透明介質上。HUD主要由圖像生成單元PGU（Picture Generation Unit）和光學顯示系統兩大部分構成，圖像生成單元用以生成HUD輸出圖像，光學顯示系統用于顯示圖像。

圖像生成單元PGU是HUD最核心的部件，占HUD總成本的50%左右，由光源、光學膜片和其它光學組件構成。光學顯示系統包括光學鏡面、玻璃等，成本占比約20%。其他部件包括結構件、玻璃、軟件系統等成本累計占比約30%。

按照技術進展和產品代次差別，HUD產品大致可分為C-HUD（組合型抬頭顯示，Combiner HUD）、W-HUD（擋風玻璃抬頭顯示，Windshield HUD）、AR-HUD（增強現實抬頭顯示，Augmented Reality HUD）和P-HUD（全景抬頭顯示，Panoramic HUD）四個類別。

C-HUD是通過一塊硬件顯示屏顯示車速、擋位等信息（簡單的圖形和文本），成本較低，成像距離短、成像效果差并且存在安全隱患，隨著W/AR-HUD大規模量產裝機、價格下滑遠超預期，C-HUD已逐步被淘汰。

W-HUD是將信息直接成像在擋風玻璃上，相比C-HUD在成像尺寸、成像質量等方面均有所提升，技術相對成熟，成本也相對較低，是目前主流的HUD方案，短期內還將維持快速增長態勢。

AR-HUD是利用增強現實技術，與智能網聯數據深度融合，整合攝像頭、雷達、高精度地圖等車輛獲取的信息，實現虛擬圖像與現實的疊加顯示，比如行車時可以將導航的道路信息顯示到HUD上，并融合周?chē)鷮?shí)際的路況場景進行顯示，也能結合ADAS功能，提供前向碰撞預警、車道偏離預警及交通標志線識別等提示，及時預告路況和行人預警信息，此外還可將行車電腦中的車輛數據與道路實景有機結合，極大擴展了HUD的使用場景。AR-HUD顯示范圍更多、成像距離更大，但成本較高。未來隨著技術優化與智能汽車的普及，AR-HUD有望逐步取代W-HUD市場，成為智能網聯汽車的“標配”。

P-HUD則結合3D技術和AR顯示，通過大成像尺寸，顯示更多信息，同時兼容遠近距離成像，可以提供駕駛信息和娛樂信息，目前處于商業化應用早期。

主流光源技術路線及優劣勢對比

PGU作為HUD的核心技術壁壘，其技術路線的選擇直接決定未來的產業發展路線，具體可分為T(mén)FT-LCD（薄膜晶體管液晶顯示器，Thin film transistor liquid crystal display）、DLP（數字光學處理技術，Digital Light Processing）、MEMS（微機電系統，Micro-Electro Mechanical Systems）激光投影和Micro-LED四種技術。不同的技術路線，其光源和光學組件都完全不同。

1. TFT-LCD投影方案

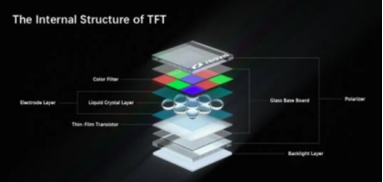

技術原理：LED背光+液晶調制。TFT-LCD投影技術以TFT作為HUD的投影單元，投影原理是LED背光源發光，隨后以電場控制液晶分支的旋轉方向，從而改變光的行進方向和呈現顏色來成像。

優勢：技術基本成熟、成本較低，TFT-LCD成為當前最主流的HUD投影技術方案，廣泛應用于W-HUD產品中。

劣勢：亮度受限（<12,000 cd/m²）、色域窄、投影距離較近、耐高溫性能較差等。

LCD升級版:LCoS

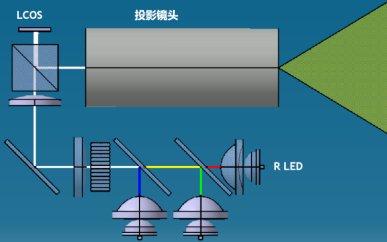

LCoS（硅基液晶投影技術，Liquid Crystal On Silicon）是LCD技術的升級版。這種技術使用了一種特殊的CMOS(互補金屬氧化物半導體，Complementary metal Oxide Semiconductor）集成電路芯片，芯片上涂有液晶硅。通過利用液晶的光學特性和硅芯片的電學特性，LCoS能夠精確控制光的傳播方向和強度，從而生成清晰、生動的圖像。LCoS技術的優勢在于高分辨率、更廣的色域和出色的對比度。

2. DLP數字光處理技術

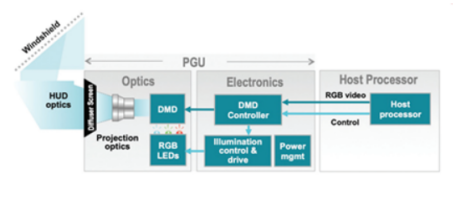

技術原理：DMD芯片+RGB LED/RGB Laser/Laser-Phosphor

DLP（數字光處理技術，Digital Light Processing）采用的是美國德州儀器（TI）的專利技術——DMD芯片（數字微型反射鏡元件，Digital Micromirror Device）。DMD由數百萬個高反射的鋁制獨立微型鏡片組成，每個鏡片可以通過數量龐大的超小型數字光開關控制角度。

優勢：高亮度（>15,000 cd/m²）、寬色域、抗環境光。

劣勢：成本高昂（TI芯片壟斷）、體積較大。

3. LBS激光掃描方案

LBS（激光束掃描，Laser Beam Scanning）光機是一種基于激光束掃描的光學投影設備。LBS光機通過使用MEMS振鏡精確地控制光源激光束的反射方向，使每束激光反射到特定位置，在成像媒介上形成單個像素點。由于MEMS振鏡的速度很快，因而LBS光機可以滿足人眼的視覺暫留效應，在成像媒介上快速打點，最終形成人眼可感知的圖像。

技術原理：RGB激光+ MEMS振鏡

優勢：超小體積、無限焦深、高對比度。

劣勢：散斑問題、激光光源車規級認證挑戰、三色激光國產化技術壁壘。

4. Micro-LED技術

技術突破：Micro-LED顯示是由微米級半導體發光像元組成的陣列顯示技術，具有自發光、高效率、低功耗、高集成、高穩定性、全天候工作的優點，被譽為下一代新型顯示與發光器件。特別是其可以在高/低溫度、高濕、強光照等各種惡劣環境下正常工作，對于提升車載顯示效果有著明顯的優勢。

潛力：200% NTSC色域、0.1ms響應、10萬nits亮度。

瓶頸：巨量轉移良率、成本。

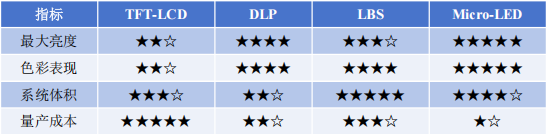

表1  各技術路線對比表

光源核心性能指標

在車載HUD的嚴苛工況下，光源的核心性能指標及要求包括：

亮度層面，日間可讀性以10000尼特為最低閾值，對應正午90000lux環境光經前擋衰減后的剩余對比度≥3∶1；AR-HUD更要求在12°×4°視場角內實現分區動態調光，調光頻率≥200Hz，以抑制眩光并保持信息清晰度。

色彩維度，DCI-P3（DCI-P3是美國電影行業推出的一種廣色域標準。DCI是數位電影聯合[Digital Cinema Initiatives]的縮寫，主要由包括MGM、Disney、Universal、Warner、20th Century Fox 和 SPE 等多家美國的影業巨頭于2002年組織成立。應用于數字影院的色域，它是一種以人類視覺體驗為主導的色域標準。盡可能匹配電影場景中能展現的全部色域，可以更好地滿足人類視覺的體驗。DCI-P3是一個更加注重于視覺沖擊，而不是色彩全面性的色域。并且相對其他色彩標準，它擁有更廣闊的紅色/綠色系色彩范圍。）色域覆蓋率≥90%已成為AR導航與車道級渲染的行業共識，激光光源憑借<5nm的譜線半高寬，色差控制顯著優于LED。

功耗與熱管理方面，在85℃座艙環境中，電光轉換效率每提升1%，即可減少約2W熱負荷，對應散熱器體積縮小5%-7%。

可靠性維度，所有光學器件須通過AEC-Q102認證，高溫壽命測試在Ta=85℃、驅動電流額定值的120%條件下持續15000小時，光衰<10%，以確保整車10年/240000km生命周期內的穩定輸出。

車載HUD產業鏈及競爭格局

1. 產業鏈構成

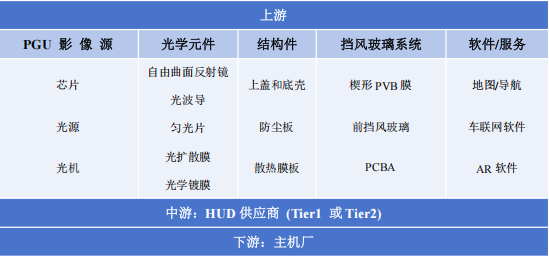

表2 車載HUD產業鏈

資料來源：公開資料整理

HUD產業鏈代表企業如下表所示：

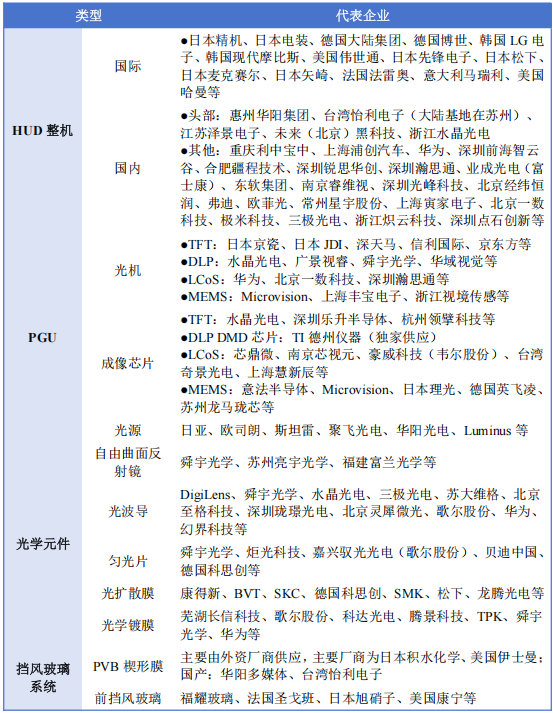

表3 車載HUD產業鏈代表企業

資料來源：公開資料整理

2.競爭格局

早年間HUD市場格局由日本電裝（Denso）、德國大陸（Continental） 、日本精機（Nippon Seiki）等國外企業壟斷，近年來市場格局快速變化，國內廠商彎道超車，發展勢頭遠超國外。除自主品牌之外，東風本田、上汽大眾、寶馬、奧迪等合資品牌也開始與國內供應商開展合作，國內供應商份額將繼續提升。

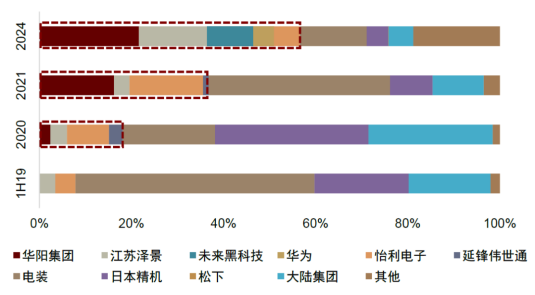

圖1 HUD制造商國內市場份額

注：怡利電子為中國臺灣企業，延鋒偉世通為合資企業

資料來源：中金公司研究部

3.產業鏈合作模式

傳統模式下，Tier1廠商向Osram、日亞等采購標準化激光或LED器件，經二次光學設計后集成至HUD整機，周期18-24個月，技術迭代較慢。

為縮短閉環，光源企業與車企探索了新的合作開發模式：

聯合定制開發：華為與江淮2023年合作開發的激光HUD，由光峰科技提供ALPD®4.0三色激光模組，峰值亮度15000nit、色域>90%NTSC，模組厚度壓縮30%，項目周期縮短至12個月。

大企業主導的合作平臺：華為發布“車載光”平臺，將激光光源、光學系統、顯示算法等關鍵技術應用于汽車，打造智能車載光解決方案，通過開放合作加速升級、迭代產品體驗。華為在2024年底曾與十余家供應商完成智能車載光業務合作簽約，范圍涵蓋提供AR-HUD、智能車燈模組、光場屏領域，簽約供應商包括江蘇澤景、合肥疆程、星宇股份、水晶光電等公司。

應用市場前景與挑戰

車載HUD正由“高端選裝”演變?yōu)?ldquo;功能標配”。平安證券數據顯示，2024年，中國乘用車新車HUD裝配量持續上漲，全年HUD裝配量達到355.95萬輛，同比增長55.0%；裝配率達到15.5%，同比擴大7.7個百分點。佐思汽研數據預計2025年中國市場HUD實際出貨量有望達到800萬套（含選裝），以2025年2500萬臺乘用車銷量計算，滲透率有望達到32%。隨著W/AR-HUD產業鏈逐漸成熟、國產化率提升，成本還將有較大的下降空間，預計未來幾年AR-HUD將進入千元機時代。根據平安證券測算，以800萬套出貨量、AR-HUD占比達到30%測算，到2025年我國HUD市場規模有望達到100億元，相比2022年市場規模增長約3.5倍，年復合增速達到65%。

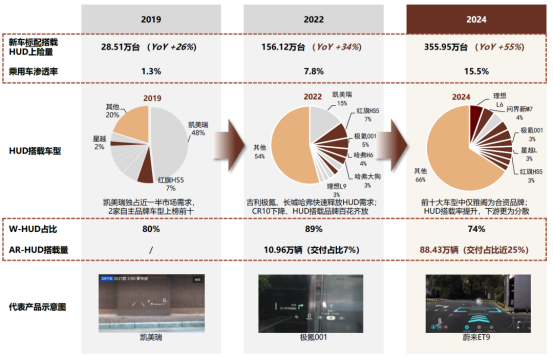

圖2 車載HUD搭載量、滲透率對比（2019、2022、2024）

資料來源：平安證券

滲透率大幅增長的同時，HUD價格快速下降。以澤景電子為例，2022至2024年間，公司HUD產品銷量由17.57萬臺增長至62.46萬臺，平均單價則由974元降至865元，累計降幅為11%，其中W-HUD產品的平均單價由2022年的971元下降至2024年的837元，累計降幅為14%，價格下降助推搭載車型的價格區間逐步下探。

然而，HUD更大規模的產業化應用以及價值提升仍面臨挑戰：成本方面，2024年AR-HUD系統均價約300美元，是W-HUD的2倍，占整車BOM比重達2.8%，對15萬元以下車型形成顯著成本壓力；標準檢測方面，虛像距離VID、視場角FOV等關鍵指標尚無統一測試方法，主機廠與Tier1在標定階段需額外投入20%驗證周期；用戶端，中國乘聯會2023年投訴統計顯示，HUD相關投訴占智能座艙總量12%，其中重影、眩暈占七成，反映出目前HUD的體驗優化仍滯后于功能堆疊。

綜上所述，隨著AR-HUD滲透率的增長以及P-HUD的產業化進程加速，HUD迎來更加廣闊市場的同時，對于光源技術和系統技術的要求也日益提升。從光源來看，短期內，TFT+LED方案占據90%以上市場份額，DLP方案在高端市場開始滲透；中期來看，激光技術成熟度將獲得提升，LBS技術有望突破成本瓶頸；長期來看，Micro-LED將憑借其性能優勢重塑產業格局。
